ВЕКТОР 1

Name: ВЕКТОР 1
SKU: 1823755785
Price: 670000.0 RUB
Availability: InStock

Многопильный дисковый одновальный станок проходного типа.

Назначение многопильного станка "Вектор 1"

Многопильный дисковый одновальный станок с высотой пропила до 165 мм (в зависимости от установленных пил, модификация "Вектор 1/160") и до 205 мм (модификация "Вектор 1/200") предназначен для распиловки двухкантного (лафета), трехкантного и четырехкантного бруса на обрезную и необрезную доску в поточном режиме.

Мощный дисковый многопильный станок второго ряда является основой высокопроизводительного потока по изготовлению доски.

Многопильный станок "Вектор 1" предназначен для работы на средних и крупных деревообрабатывающих и лесопильных предприятиях.

Если необходимо пилить лафет высотой более 165 мм, то помимо модификации "Вектор 1/200" рекомендуем так же обратить внимание на двухвальный многопильный станок "Вектор 2" (модификации 2/200 и выше), который при той же высоте обладает значительно меньшей толщиной пропила.

Описание

Характеристики

Фотографии

Видео

Комплектация, цена

Описание

Конструкция и принцип действия многопильного станка "Вектор 1"

Станок многопильный "Вектор 1" по умолчанию оснащается традиционной системой подачи (приводные рябухи: 3 шт. на входе, 3 шт. на выходе). Скорость подачи плавно регулируется частотным преобразователем. Рябухи регулируются по высоте (вращением штурвала или электромеханическим приводом, в зависимости от комплектации), обеспечивая непрерывную работу с разным по высоте сырьем.

Опционально станок может оснащаться уникальной комбинированной системой подачи заготовки, включающей не только традиционные рябухи, но и цепной толкатель. Заготовка цепным толкателем подается в приводные рябухи многопильного станка. Далее уже рябухи подают заготовку в неподвижный пильный узел, толкатель при этом "страхует" рябухи от проскальзывания, двигаясь в нескольких миллиметрах позади заготовки. Скорости рябух и толкателя четко синхронизированы.

Пильный узел многопильного станка состоит из вала диаметром 70мм с установленными на них пилами. Крепление вала - двухопорное. Вал расположен под плоскостью движения заготовки (нижнее расположение пильного вала). Пильный вал приводится через карданную передачу. Пиление на валу многопильного станка встречное. Лазерные указатели помогают правильно выровнять заготовку перед подачей в многопильный станок. После распиловки готовые доски вытягиваются из станка уже вытяжными приводными рябухами и попадают на приемный стол (опция). Защитные шторки предохраняют от обратного выброса горбыля/доски. Выносной пульт управления многопильным станком оснащен амперметром, позволяющим отслеживать нагрузку на основной двигатель. Для замены пил снимается боковая плита с опорой вала. После замены пил регулировка положения вала не требуется. На замену постава пил уходит около 30 минут.

Дополнительная комплектация многопильного станка - подающий стол с цепным центрователем.

Посмотреть на

Основные преимущества многопильного станка "ВЕКТОР 1"

Прочная конструкция стальной рамы, переплетенная снаружи и внутри каркасом из стальных труб, гарантирует стабильную долговременную работу станка. Заводская гарантия на сварные швы рамы - 5 лет!
Высокая точность распиловки (± 0,2 мм), более высокая, чем у рамных пилорам;
Высокая производительность – 5-20 м. куб. обрезной доски в час (в зависимости от мощности);
Двухопорное крепление пильного вала обеспечивает надежность конструкции пильного узла;
Уникальная комбинированная система подачи (цепной толкатель + рябухи), гарантирующая стабильную скорость подачи на всем цикле пиления. Обеспечивает высокое качество распиловки даже в тяжелых условиях (твердые породы, промороженная древесина, сырье покрытое наледью, сырье с отклонениями по геометрии и т. д.), "пробуксовка" заготовки при пилении полностью исключена (опция);
Плавная регулировка скорости подачи заготовки, позволяющая подстраиваться под любые условия распиловки;
Жесткая двухсторонняя фиксация материала при распиловке гарантирует стабильное пиление даже коротких заготовок. Такую фиксацию могут обеспечить ТОЛЬКО станки, у которых количество подающих рябух не менее 6 шт.! Если у станка рябух меньше, то короткие заготовки (меньше 4 метров) при пилении будут сильно вибрировать, что скажется на качестве поверхности;
Вибрации и ударные нагрузки (в отличие от рамных многопилов) отсутствуют в принципе;
Надежная система предохранения вылета пиломатериала;
Энергоемкость зависит от требуемой производительности (количество потребляемой энергии зависит от нагрузки, если двигатель загружен на 50%, то и потребления будет около 50% от номинала);
Широкая степень индивидуализации станка под конкретные задачи: высота лафета от 50 до 205мм, мощность от 37,5 до 132,0 кВт, длина заготовки при использовании комбинированной подачи от 1,0 до 10,5м (при традиционной подаче только рябухами максимальная длина заготовки не ограничена). Возможны любые модификации и доработки по желанию клиента;
Плавный пуск главного двигателя (опция);
Мгновенная перенастройка системы подачи на различную высоту лафета (опция, диапазон регулировки max 60мм);
Электромеханическая регулировка высоты рябух, в т. ч. с автоматическим режимом работы (опция);
Простота и надежность конструкции, высокая ремонтопригодность, доступные запчасти;
Не требует специального фундамента, станок устанавливается креплением на анкерные болты на ровное твердое основание.

Точность и качество изделий получаемых на многопильном дисковом станке "Вектор 1"

Точность распиловки при работе на многопильном станке "Вектор 1" с существенным запасом укладывается во все действующие ГОСТы. Сразу после распиловки геометрия доски имеет отклонения не более +-0,2мм. Благодаря оптимальному подбору пил и параметров их работы (диаметр пил, количество зубьев, обороты пильного вала, скорость подачи заготовки) качество поверхности выпиливаемых досок очень высокое.

Характеристики

Технические характеристики многопильного дискового станка "ВЕКТОР 1"

Параметр	Значение
Модификация	Вектор 1/160	Вектор 1/200
Высота обрабатываемого материала max., мм	165	205
Высота обрабатываемого материала min., мм	50
Расстояние между крайними пилами (ширина постава) max., базовое, мм	400	500
Расстояние между крайними пилами (ширина постава) max., возможное (опциональное), мм	600	650
Ширина обрабатываемого материала (просвет станка) max., мм	ширина постава + 100
Длина обрабатываемого материала max., мм
при традиционной (рябухи) системе подачи	не ограничена
при комбинированной (цепной толкатель+рябухи)	6,5 - 10,5
Длина обрабатываемого материала min*., мм	1200	1300
Диаметр пил max, мм	550	630
Диаметр вала, мм	70
Толщина пропила (напайки), при использовании отечественных пил, мм	5,0	5,5
Толщина пропила (напайки), при использовании пил GASS, мм	5,5	6,0
Частота вращения пильного вала, об/мин	2400	2100
Количество электродвигателей, шт.	2 - 4
Мощность привода пильного вала, базовая, кВт	55,0	75,0
Мощность привода пильного вала, возможная (опциональная), кВт	30,0 - 110,0	45,0 - 132,0
Мощность привода подачи заготовки, кВт	3,0	3,0
Суммарная установленная мощность, базовая, кВт	58,0	78,0
Суммарная установленная мощность, возможная (опциональная), кВт	33,0 - 113,0	48,0 - 135,0
Рекомендуемое максимальное количество пропилов (для базовых двигателей при пилении лафета максимальной высоты, шт.	5	6
Рекомендуемый диаметр разлучек для пил максимального диаметра, мм.	180	190
Скорость подачи, бесступенчатая, м/мин	10 - 30
Рабочая высота стола, мм	800+-50
Длина приемного стола (опция), мм	6,5 - 10,5
Габариты (ДхШхВ), мм	2800х1350 х1700	2950х1400 х1800
Масса, кг	2500	2700
* - минимальная длина заготовки, которая при пилении всегда лежит минимум на двух рябухах, что обеспечивает стабильное положение заготовки в горизонте

Инструмент

На станке "Вектор 1" используются пилы с твердосплавными напайками диаметром от 350 до 550мм для "Вектор 1/160" и до 630мм для "Вектор 1/200" с небольшим количеством зубьев. Строго рекомендуется наличие зачистных ножей, способствующих удалению опила. Толщина пропила зависит от диаметра пилы и конкретного производителя. На выбор мы предлагаем пилы отечественных производителей или таких популярных брендов как GASS/ASPI (Польша) и Faba (Польша). По желанию можно согласовать установку пил любого производителя.

Особенности дисковых пил Gass:

Производство сертифицировано по ISO 9002;
Полотна пил изготавливаются ТОЛЬКО из немецкой стали;
Зубья Sandvik (Швеция);
На всех пилах каленые полотна, не требующие проковки и доработки;
Специальная конфигурация зубьев и "очистителей пропила";

Компания FABA S.A. известна в Европе, как производитель высококачественного деревообрабатывающего инструмента, благодаря современному и сверхточному электронному и лазерному оборудованию последнего поколения, которое позволяет выпускать инструмент по параметрам и эскизам заказчика в максимально короткие сроки.

Инструмент известен среди крупных европейских производителей, за счет применения в технологических процессах лучших материалов импортного производства и пользуется большим спросом. Превосходное качество изделий FABA S.A. подтверждается международным сертификатом качества ISO 9001.

Фотографии

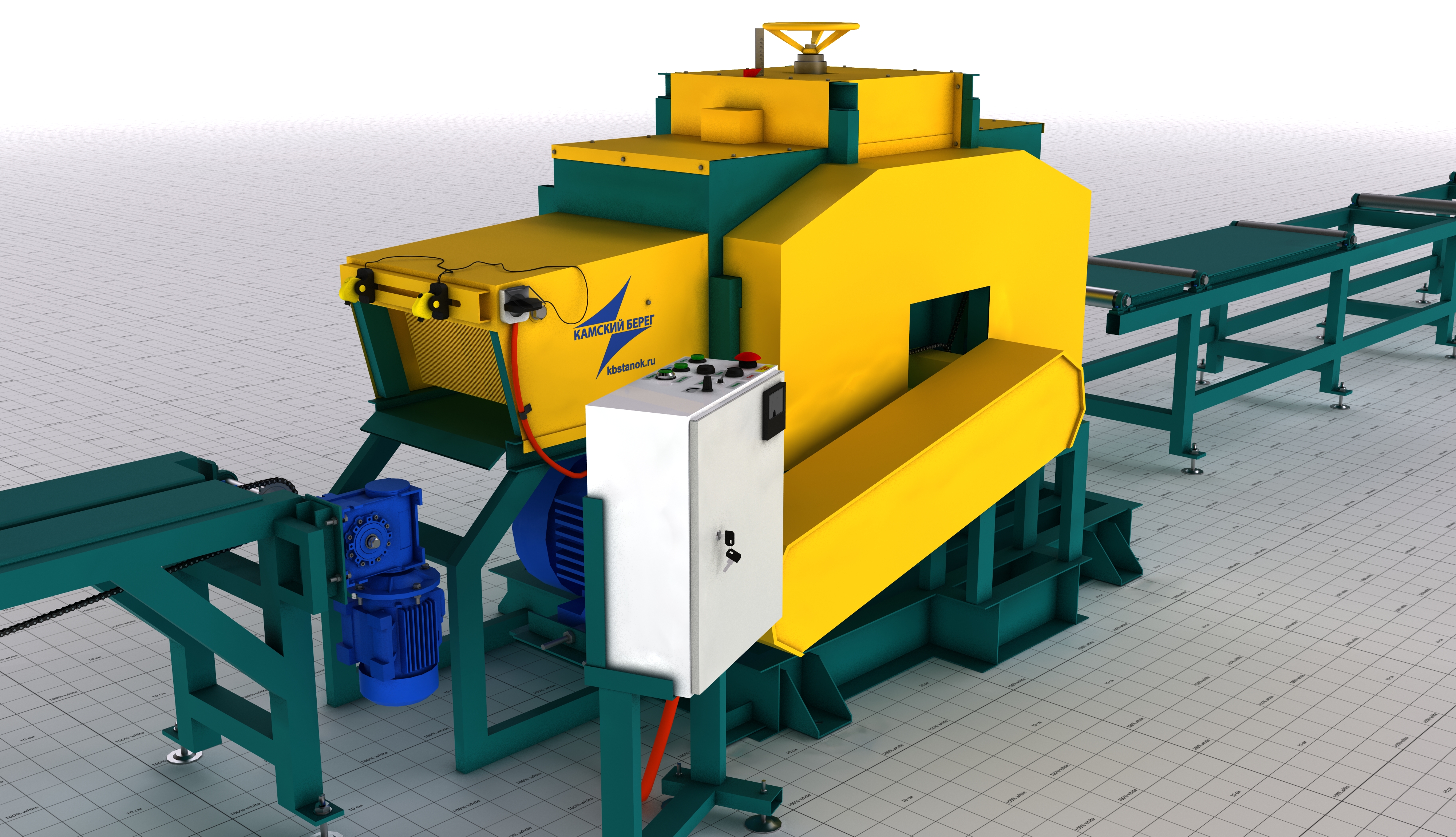

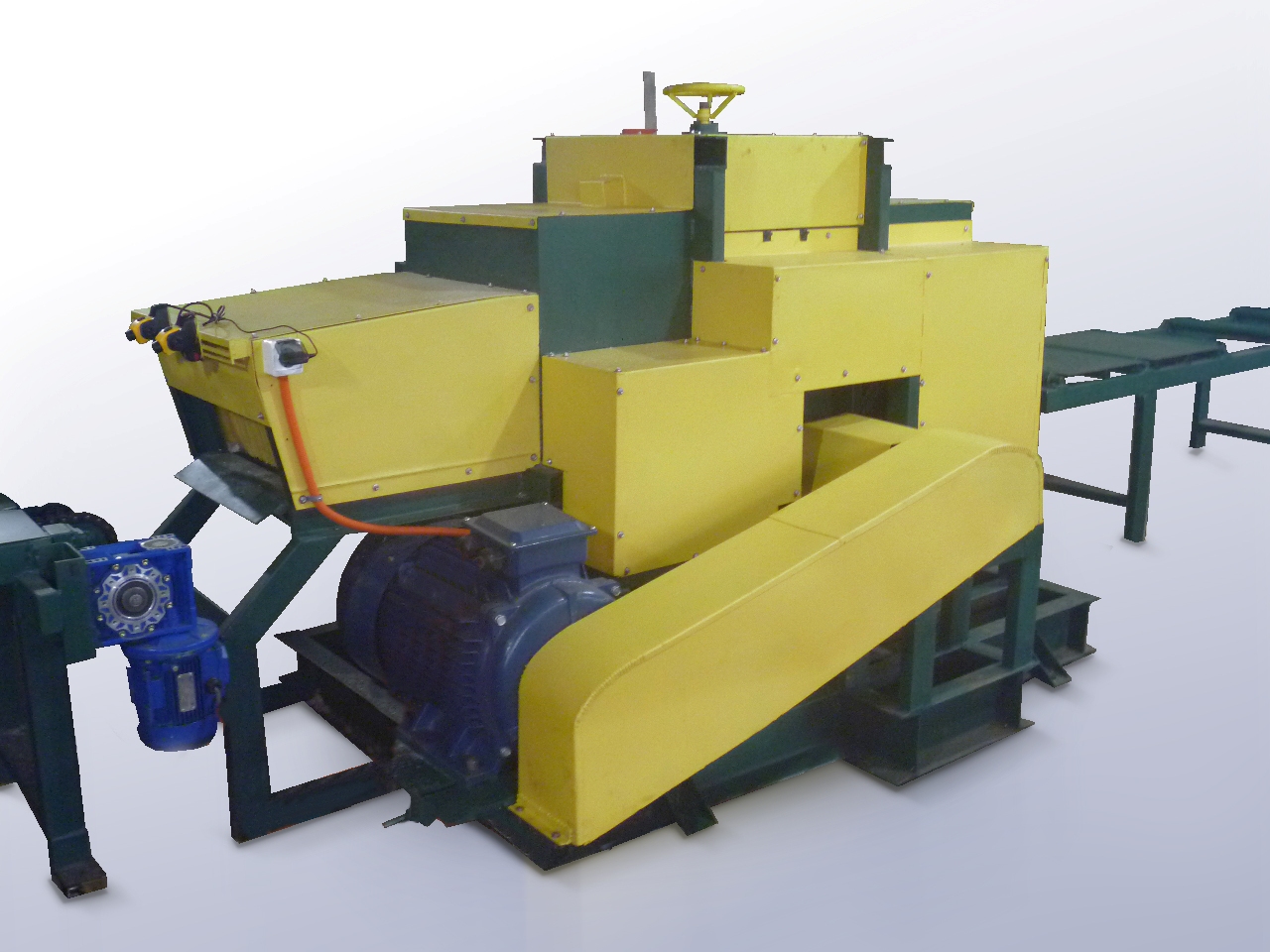

Вектор 1 модель(1).jpg

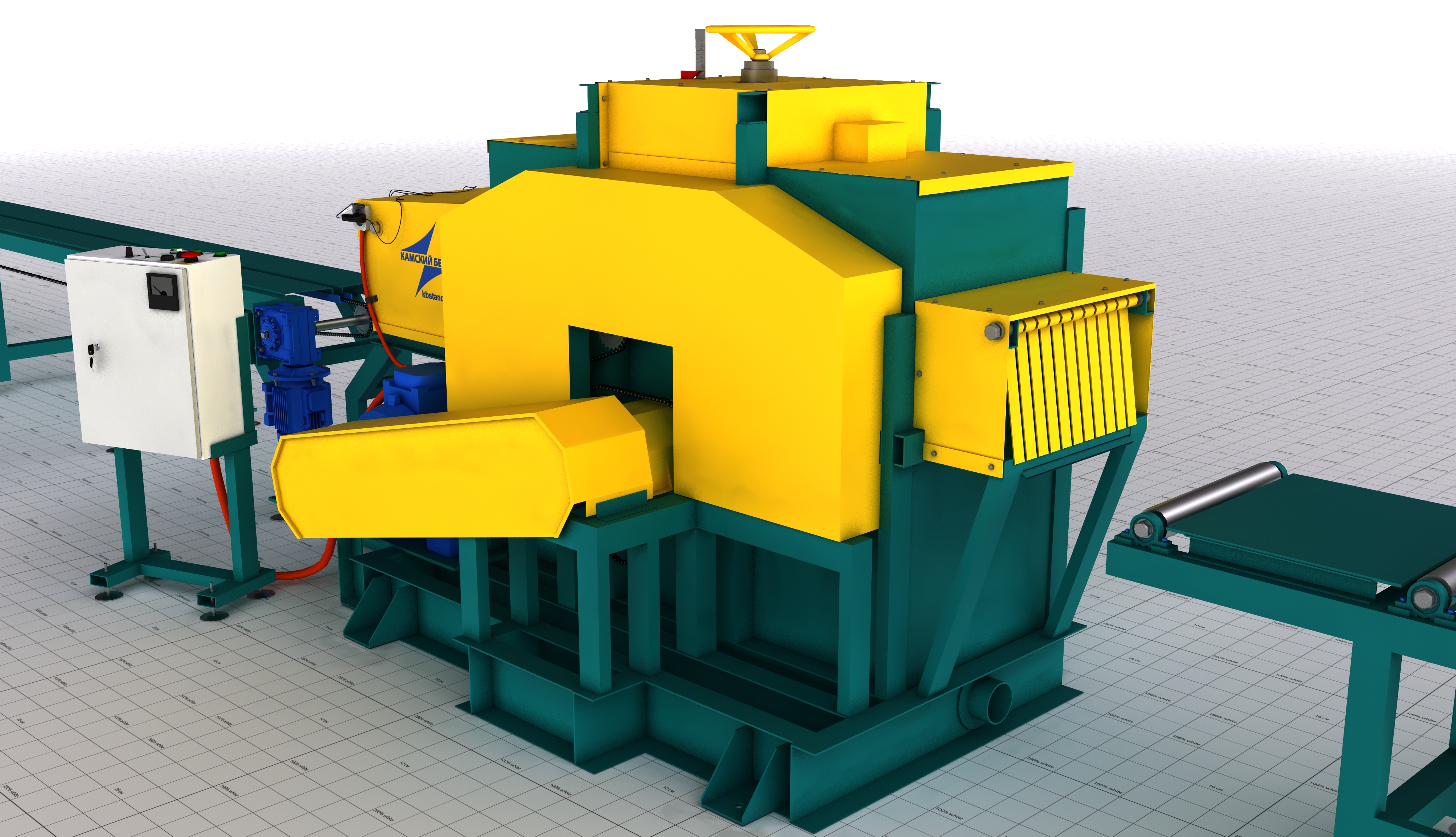

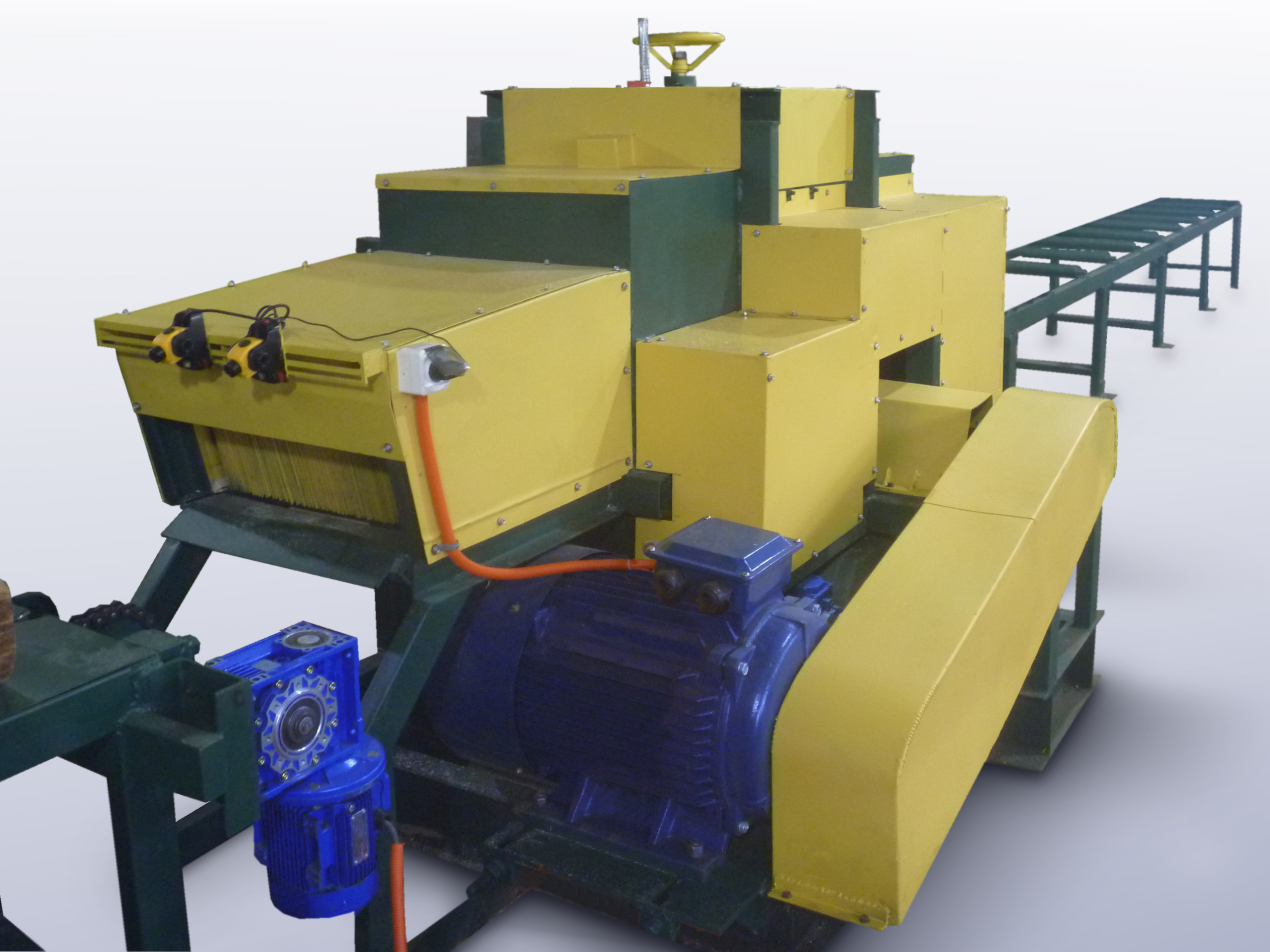

Вектор 1 модель_1.jpg

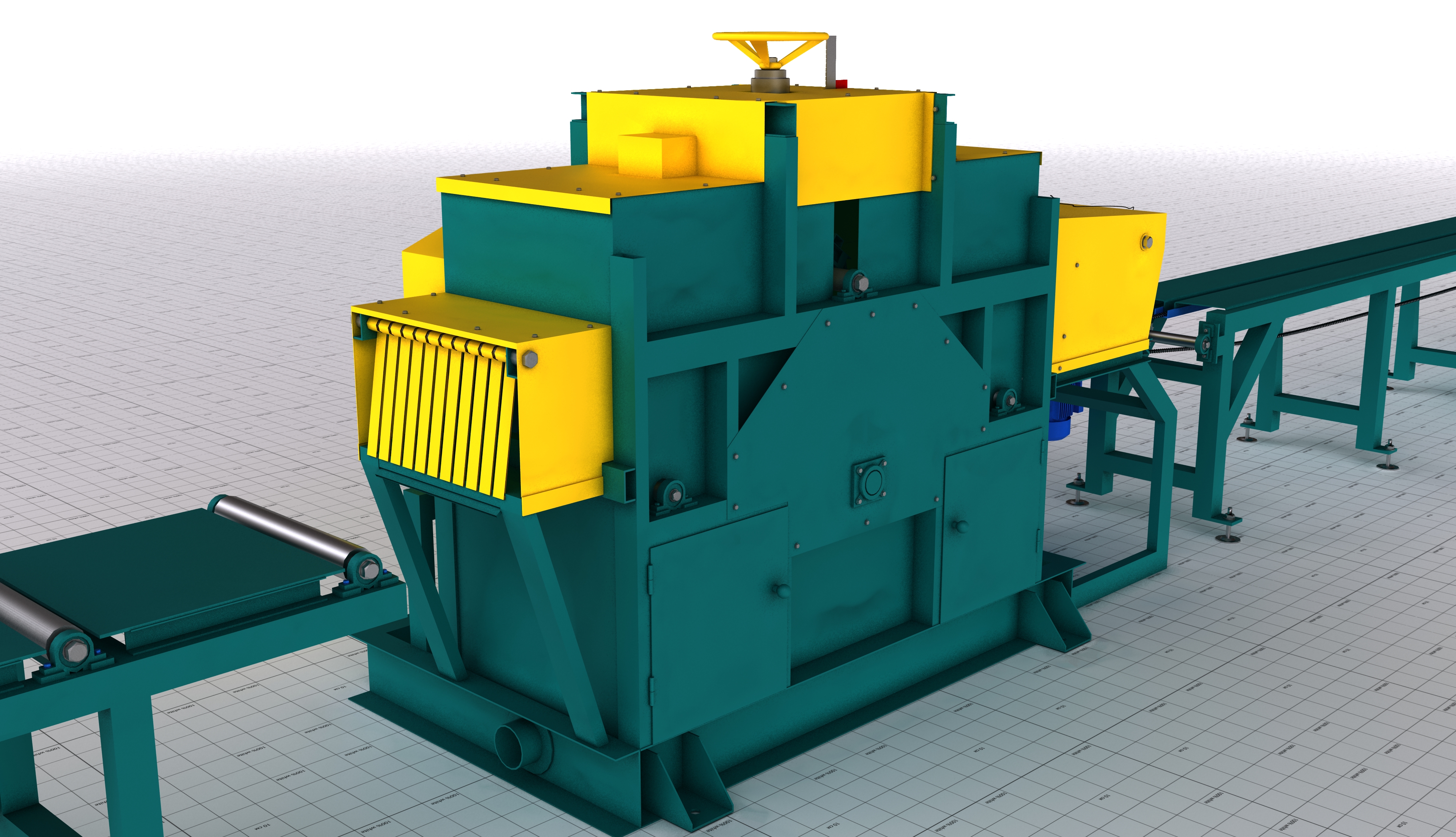

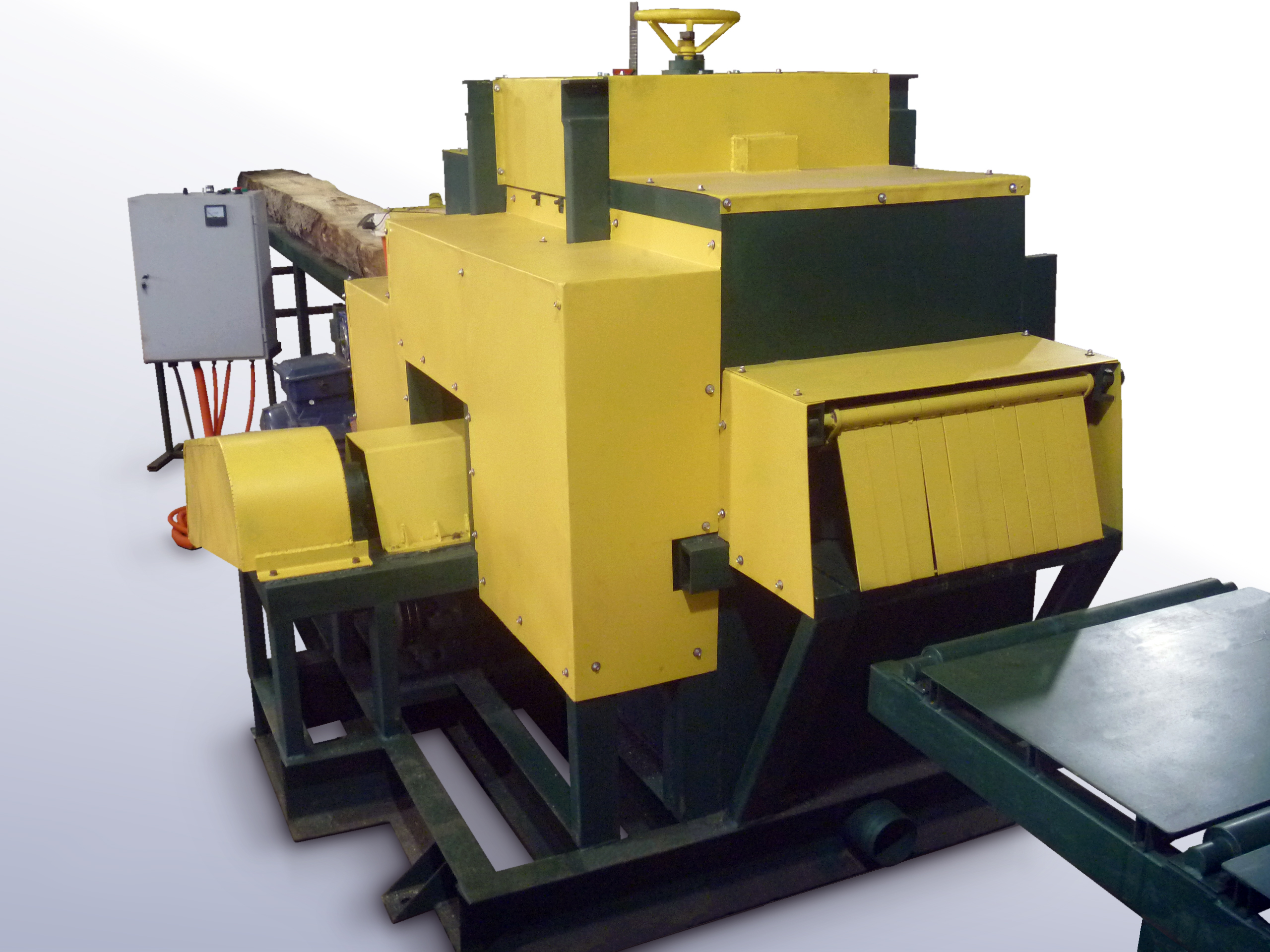

Вектор 1 модель_2.jpg

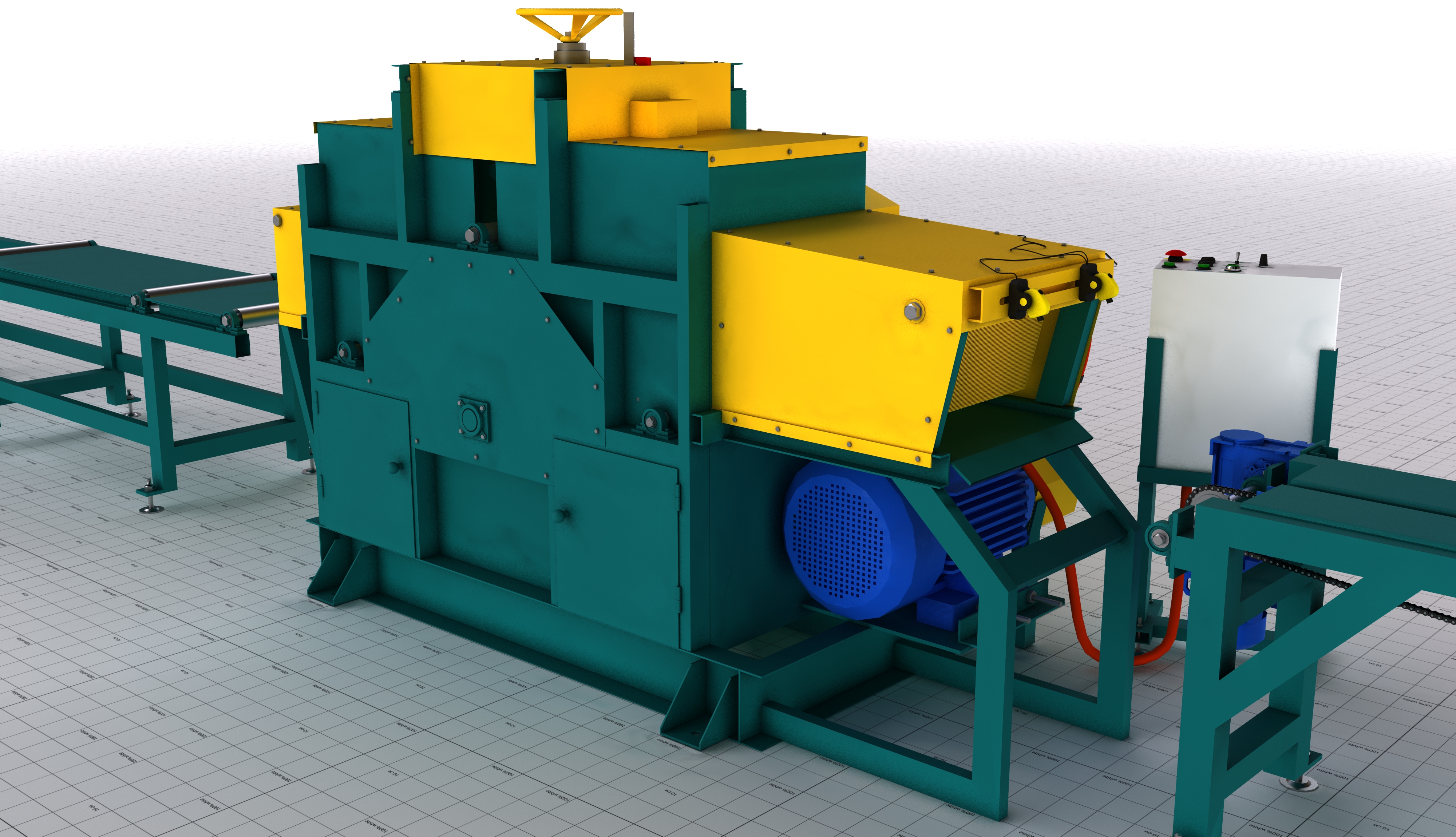

Вектор 1 модель_3.jpg

Видео

Одновальный многопильный станок "Вектор 1/160"

Посмотреть на

Дисковый многопильный одновальный станок "ВЕКТОР 1/160".

Посмотреть на

Комплектация, цена

"Вектор 1/160", высота пропила до 165мм.

“ВЕКТОР 1/160”. Базовая комплектация.

Станина станка (стальной короб + силовой каркас из труб).
Одновальный пильный узел, двухопорное крепление вала (макс. высота пропила 165мм, макс. расстояние между крайними пилами 400мм);
Привод вращения пил мощностью 55 кВт.;
Подача заготовки: Традиционная (3 приводные рябухи на входе, 3 приводные рябухи на выходе). Скорость плавнорегулируемая.;
Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
Нижний бункер для отходов пиления, вытяжной патрубок d=160мм, дверца;
Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
Выносной пульт управления с амперметром;
Защита от обратного выброса горбыля (верхняя когтевая защита (2 ряда) + глухая шторка на входе, боковые и вертикальные шторки на выходе);
Без инструмента.

Стоимость станка "Вектор 1/160" в базовой комплектации 670 000 руб.

____________________

"Вектор 1/200", высота пропила до 205мм.

“ВЕКТОР 1/200”. Базовая комплектация.

Станина станка (стальной короб + силовой каркас из труб).
Одновальный пильный узел, двухопорное крепление вала (макс. высота пропила 205мм, макс. расстояние между крайними пилами 500мм);
Привод вращения пил мощностью 75 кВт.;
Подача заготовки: Традиционная (3 приводные рябухи на входе, 3 приводные рябухи на выходе). Скорость плавнорегулируемая.;
Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
Нижний бункер для отходов пиления, вытяжной патрубок d=160мм, дверца;
Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
Выносной пульт управления с амперметром;
Защита от обратного выброса горбыля (верхняя когтевая защита (2 ряда) + глухая шторка на входе, боковые и вертикальные шторки на выходе);
Без инструмента.

Стоимость станка "Вектор 1/200" в базовой комплектации 790 000 руб.

____________________

Описание опций

"Вектор 1/200", высота пропила до 205мм.

Максимальная высота пропила. Определяет максимальную высоту распиливаемого лафета. У данной модели значение этого параметра составляет 205 мм, увеличить его нельзя (для распиловки лафета высотой более 200 мм подойдет двухвальный многопильный станок "Вектор 2/240"). Но, установив на станок пилы меньшего диаметра (если высота лафета меньше максимального для этого станка), можно уменьшить толщину пропила, увеличив таким образом процент выхода обрезной доски и уменьшив энергозатраты на распиловку. Информацию о том, какого диаметра нужны пилы для различного по высоте лафета можно посмотреть в характеристиках пил в подразделе "Дополнительный инструмент".

"Вектор 1/200", макс. расстояние между крайними пилами 500 мм (опционально до 650 мм).

Макс. расстояние между крайними пилами (ширина постава). В стандартном исполнении составляет 500 мм. Просвет станка при этом на 100 мм больше, т. е. максимальная ширина лафета, который влезет в станок - 600 мм. Если этих значений недостаточно, ширину постава (и одновременно просвет станка) можно увеличить (расстояние между крайними пилами до 650 мм, просвет станка до 750 мм).

Параметры основного двигателя. Мощность двигателя привода пил - важнейший параметр для многопильного станка. При выборе мощности двигателя необходимо всегда помнить один простой факт: чтобы переработать "Х" кубометров древесины на доски сечением "У" используя пилы с шириной пропила "Z" независимо ни от каких других параметров понадобиться "N" кВт/ч электроэнергии.

Можно перерабатывать этот объем маломощным станком 8 часов или действительно мощным станком 2 часа, электроэнергии на это в первом случае (за счет менее эффективного режима работы пил) уйдет даже больше! Это физика. При этом, в первом случае, из-за неправильного режима работы пил (слишком малая подача материала на зуб) они будут гораздо (в разы) быстрее затупляться, а слабый двигатель, работая на пределе, будет перегреваться и, вероятнее всего, выйдет из строя значительно раньше положенного ему срока.

Нужно понимать, что электродвигатель потребляет электроэнергию не в соответствие со своей номинальной мощностью, а в соответствие с возложенной на него нагрузкой, поэтому ставить менее мощный двигатель для того, чтобы сэкономить на электроэнергии абсолютно бессмысленно. Более того, недостаточно мощный двигатель на многопиле гарантирует бОльшие эксплуатационные расходы (повышенное энергопотребление, ускоренный износ пил, возможный ремонт двигателя) из расчета на 1 куб. метр готовой продукции.

Вы можете запрашивать коммерческие предложения, в которых будут указаны цены на все опции, у менеджеров по электронной почте, телефону (в т. ч. бесплатному или по Viber) или через чат на сайте.

Описание

Характеристики

Фотографии

Видео

Комплектация, цена

Описание

Конструкция и принцип действия многопильного станка "Вектор 1"

Дополнительная комплектация многопильного станка - подающий стол с цепным центрователем.

Посмотреть на

Основные преимущества многопильного станка "ВЕКТОР 1"

Прочная конструкция стальной рамы, переплетенная снаружи и внутри каркасом из стальных труб, гарантирует стабильную долговременную работу станка. Заводская гарантия на сварные швы рамы - 5 лет!
Высокая точность распиловки (± 0,2 мм), более высокая, чем у рамных пилорам;
Высокая производительность – 5-20 м. куб. обрезной доски в час (в зависимости от мощности);
Двухопорное крепление пильного вала обеспечивает надежность конструкции пильного узла;
Уникальная комбинированная система подачи (цепной толкатель + рябухи), гарантирующая стабильную скорость подачи на всем цикле пиления. Обеспечивает высокое качество распиловки даже в тяжелых условиях (твердые породы, промороженная древесина, сырье покрытое наледью, сырье с отклонениями по геометрии и т. д.), "пробуксовка" заготовки при пилении полностью исключена (опция);
Плавная регулировка скорости подачи заготовки, позволяющая подстраиваться под любые условия распиловки;
Жесткая двухсторонняя фиксация материала при распиловке гарантирует стабильное пиление даже коротких заготовок. Такую фиксацию могут обеспечить ТОЛЬКО станки, у которых количество подающих рябух не менее 6 шт.! Если у станка рябух меньше, то короткие заготовки (меньше 4 метров) при пилении будут сильно вибрировать, что скажется на качестве поверхности;
Вибрации и ударные нагрузки (в отличие от рамных многопилов) отсутствуют в принципе;
Надежная система предохранения вылета пиломатериала;
Энергоемкость зависит от требуемой производительности (количество потребляемой энергии зависит от нагрузки, если двигатель загружен на 50%, то и потребления будет около 50% от номинала);
Широкая степень индивидуализации станка под конкретные задачи: высота лафета от 50 до 205мм, мощность от 37,5 до 132,0 кВт, длина заготовки при использовании комбинированной подачи от 1,0 до 10,5м (при традиционной подаче только рябухами максимальная длина заготовки не ограничена). Возможны любые модификации и доработки по желанию клиента;
Плавный пуск главного двигателя (опция);
Мгновенная перенастройка системы подачи на различную высоту лафета (опция, диапазон регулировки max 60мм);
Электромеханическая регулировка высоты рябух, в т. ч. с автоматическим режимом работы (опция);
Простота и надежность конструкции, высокая ремонтопригодность, доступные запчасти;
Не требует специального фундамента, станок устанавливается креплением на анкерные болты на ровное твердое основание.

Точность и качество изделий получаемых на многопильном дисковом станке "Вектор 1"

Характеристики

Технические характеристики многопильного дискового станка "ВЕКТОР 1"

Параметр	Значение
Модификация	Вектор 1/160	Вектор 1/200
Высота обрабатываемого материала max., мм	165	205
Высота обрабатываемого материала min., мм	50
Расстояние между крайними пилами (ширина постава) max., базовое, мм	400	500
Расстояние между крайними пилами (ширина постава) max., возможное (опциональное), мм	600	650
Ширина обрабатываемого материала (просвет станка) max., мм	ширина постава + 100
Длина обрабатываемого материала max., мм
при традиционной (рябухи) системе подачи	не ограничена
при комбинированной (цепной толкатель+рябухи)	6,5 - 10,5
Длина обрабатываемого материала min*., мм	1200	1300
Диаметр пил max, мм	550	630
Диаметр вала, мм	70
Толщина пропила (напайки), при использовании отечественных пил, мм	5,0	5,5
Толщина пропила (напайки), при использовании пил GASS, мм	5,5	6,0
Частота вращения пильного вала, об/мин	2400	2100
Количество электродвигателей, шт.	2 - 4
Мощность привода пильного вала, базовая, кВт	55,0	75,0
Мощность привода пильного вала, возможная (опциональная), кВт	30,0 - 110,0	45,0 - 132,0
Мощность привода подачи заготовки, кВт	3,0	3,0
Суммарная установленная мощность, базовая, кВт	58,0	78,0
Суммарная установленная мощность, возможная (опциональная), кВт	33,0 - 113,0	48,0 - 135,0
Рекомендуемое максимальное количество пропилов (для базовых двигателей при пилении лафета максимальной высоты, шт.	5	6
Рекомендуемый диаметр разлучек для пил максимального диаметра, мм.	180	190
Скорость подачи, бесступенчатая, м/мин	10 - 30
Рабочая высота стола, мм	800+-50
Длина приемного стола (опция), мм	6,5 - 10,5
Габариты (ДхШхВ), мм	2800х1350 х1700	2950х1400 х1800
Масса, кг	2500	2700
* - минимальная длина заготовки, которая при пилении всегда лежит минимум на двух рябухах, что обеспечивает стабильное положение заготовки в горизонте

Инструмент

Особенности дисковых пил Gass:

Фотографии

Вектор 1 модель(1).jpg

Вектор 1 модель_1.jpg

Вектор 1 модель_2.jpg

Вектор 1 модель_3.jpg

Видео

Одновальный многопильный станок "Вектор 1/160"

Посмотреть на

Дисковый многопильный одновальный станок "ВЕКТОР 1/160".

Посмотреть на

Комплектация, цена

"Вектор 1/160", высота пропила до 165мм.

“ВЕКТОР 1/160”. Базовая комплектация.

Станина станка (стальной короб + силовой каркас из труб).
Одновальный пильный узел, двухопорное крепление вала (макс. высота пропила 165мм, макс. расстояние между крайними пилами 400мм);
Привод вращения пил мощностью 55 кВт.;
Подача заготовки: Традиционная (3 приводные рябухи на входе, 3 приводные рябухи на выходе). Скорость плавнорегулируемая.;
Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
Нижний бункер для отходов пиления, вытяжной патрубок d=160мм, дверца;
Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
Выносной пульт управления с амперметром;
Защита от обратного выброса горбыля (верхняя когтевая защита (2 ряда) + глухая шторка на входе, боковые и вертикальные шторки на выходе);
Без инструмента.

Стоимость станка "Вектор 1/160" в базовой комплектации 670 000 руб.

____________________

"Вектор 1/200", высота пропила до 205мм.

“ВЕКТОР 1/200”. Базовая комплектация.

Станина станка (стальной короб + силовой каркас из труб).
Одновальный пильный узел, двухопорное крепление вала (макс. высота пропила 205мм, макс. расстояние между крайними пилами 500мм);
Привод вращения пил мощностью 75 кВт.;
Подача заготовки: Традиционная (3 приводные рябухи на входе, 3 приводные рябухи на выходе). Скорость плавнорегулируемая.;
Регулировка высоты рябух: ручная (вращение штурвала), индикация по аналоговой линейке;
Нижний бункер для отходов пиления, вытяжной патрубок d=160мм, дверца;
Лазерные указатели пропилов, "тип 1" (видимая длина линии 2-3м) - 2 шт.;
Выносной пульт управления с амперметром;
Защита от обратного выброса горбыля (верхняя когтевая защита (2 ряда) + глухая шторка на входе, боковые и вертикальные шторки на выходе);
Без инструмента.

Стоимость станка "Вектор 1/200" в базовой комплектации 790 000 руб.
