КРЯЖЕВКА БРЕВЕН

Name: КРЯЖЕВКА БРЕВЕН
SKU: 1829067433
Availability: InStock

В корзине шт Перейти

Комплексная линия кряжевки бревен с последующей сортировкой получающихся фрагментов по местам хранения (карманам) в зависимости от диаметра.

Наше предприятие предлагает комплексное решение вопроса кряжевки больших объемов пиловочника в поточном режиме.

Мы разработаем и внедрим на Вашем предприятии комплекс оборудования кряжевки, который будет максимально соответствовать Вашим задачам и условиям Вашего производства.

При проектировании кряжевочной линии учитываются, в основном, следующие параметры:

1. Максимальный и минимальный диаметр бревен;

2. Длины входящих бревен;

3. Количество и длины фрагментов, получаемых после торцовочного узла;

4. Требуемая производительность;

5. Предпочтительный режим работы (ручное управление, полуавтоматическое, автоматическое);

Позвоните или напишите нам и мы вместе подберем для Вас вариант кряжевочной линии, соответствующий Вашим потребностям и возможностям!

Описание

Характеристики

Фотографии

Видео

Комплектация, цена

Описание

Комплексная кряжевочно-сортировочная линия. Назначение:

Линия кряжевки и сортировки круглого леса "ЛРСБ 400" (далее - Линия) предназначена для поточной раскряжевки круглого леса и автоматической сортировки полученных фрагментов по местам хранения (карманам). Основные функции Линии:

Разобщение пачки бревен.
Отбраковка бревен оператором при визуальном контроле входящего леса;
Измерение геометрических параметров бревен при помощи измерителя бревен "Альфа-Скан 3D";
Выбор оптимальной схемы кряжевки бревна, исходя из геометрии бревна и заданных параметров с целью оптимизации последующей распиловки;
Кряжевка бревна в соответствии с заданной схемой;
Сортировка фрагментов бревен по категориям в соответствии с заданными параметрами сортировки.

Возможно использование Линии в различных режимах управления (ручной, полуавтоматический, автоматический).

Порядок работы кряжовочно-сортировочной линии

При помощи механизации участка бревна загружаются на приемную эстакаду (горизонтальный поперечный транспортер для бревен).
По эстакаде бревна постепенно перемещаются к разобщителю бревен.
Разобщитель бревен поднимает бревна на высоту приемного цепного транспортера, одновременно обеспечивая поштучное разделение пачки бревен.
После разобщителя бревна ударяются об отбойник и попадают на цепной приемный транспортер (бревнотаску).
По приемному транспортеру бревна проходят через модуль сканирования. В модуле сканирования "Альфа-Скан 3D" происходит измерение геометрических параметров бревна. Параметры передаются в систему управления Линией.
После приемного транспортера бревна попадают на первый роликовый транспортер кряжевочной установки "ДК 400", по которому двигаются до зоны кряжевки. В установке "ДК 400" бревна кряжуются при помощи дисковой пилы на фрагменты по длинам в соответствии со схемой распила, задаваемой системой управления.
Кряжевочная установка "ДК 400" имеет функцию отпиливания и сброса фрагмента бревна ~ 1 м с целью удаления комля.
После кряжевочной установки фрагменты бревен номинальной длиной 2.05 м и 3.05 м подаются на сортировочный транспортер, перемещаются на заданную длину и сбрасываются при помощи сбрасывателей в места хранения (карманы) в соответствии с назначением.
Из карманов фрагменты бревен забираются при помощи механизации участка.

Характеристики

Основные характеристики кряжевочно-сортировочной линии

Исходное сырье – круглые бревна диаметрами от 150 мм до 400 мм, длина от 4.0 до 6.3 м.;
Требования к исходному сырью по кривизне: Стрела прогиба кривизны бревна (наибольшая длина перпендикуляра от прилегающей к бревну прямой (натянутого шнура) до боковой поверхности бревна, измеренная на вогнутой стороне бревна) - не более 100 мм.
Максимальный объем разовой загрузки приемной эстакады: 30 м. куб. (30 т.);
Номинальные длины фрагментов бревен после кряжовочного узла: 2.05 м, 3.05 м;
Допустимое отклонение длины отпиленного фрагмента бревна после кряжевочного узла: +100 мм; Получение длины фрагмента бревна меньше номинального размера не допускается.
Критерии для выбора схемы кряжевки: интегральная кривизна;
Количество категорий (карманов, накопителей) для сортировки:

- 4 шт., для фрагментов номинальной длиной 2.05 м,

- 4 шт., для фрагментов номинальной длиной 3.05 м,

- дополнительный накопитель (карман) для некондиционного сырья;

Критерии сортировки фрагментов:

- номинальная длина (2.05 м. или 3.05 м.)

- минимальный диаметр.

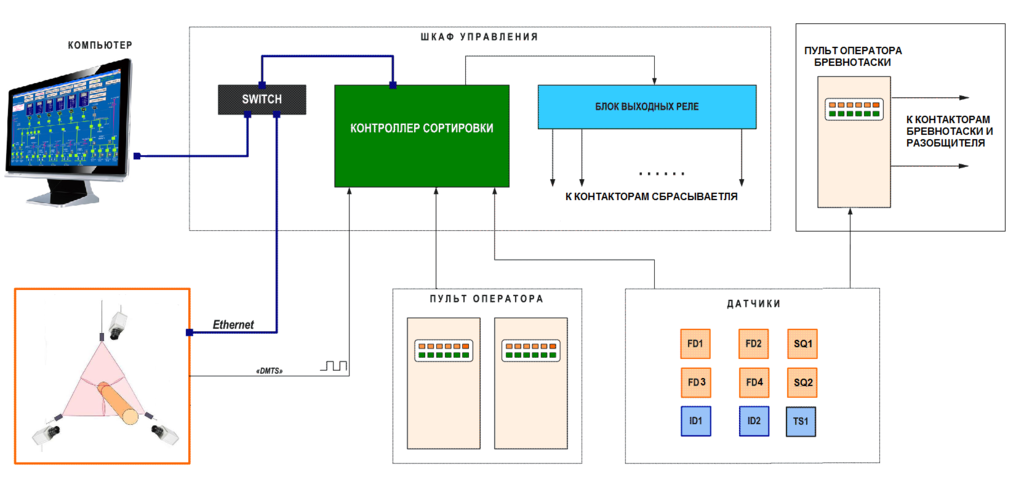

Автоматическая система управления (АСУ) кряжевочно-сортировочной линией.

Линия кряжевки и сортировки бревен управляется системой АСУ на основе промышленных контроллеров. Программа управления линией получает от сканера бревен информацию о параметрах бревна, прошедшего через сканер и определяет схему раскряжевки бревен и назначение карманов для отпиленных фрагментов бревен.

Программа управления ведет всю статистику о количестве и параметрах бревен, прошедших через сканер.

Система управления обеспечивает корректное восстановление системы после сбоя (например, в результате обесточивания линии) и ведение хронологии и статистики работы всех элементов линии.

Система управления состоит из промышленного контроллера, настольного компьютера, системы датчиков и программного обеспечения.

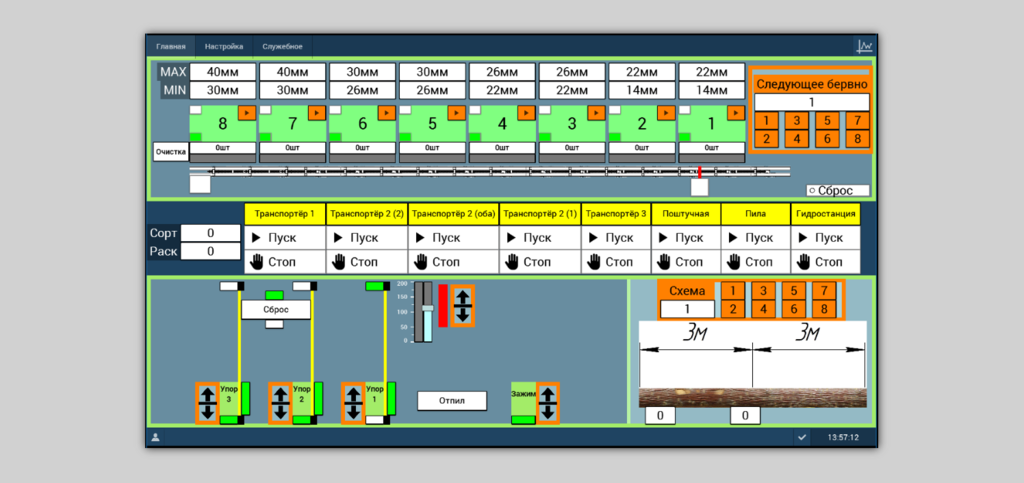

Рабочее место основного оператора линии организовано на основе персонального компьютера.

Весь основной функционал Линии так же может использоваться в режиме "ручного" управления оператором с кнопочного пульта. "Ручное" управление используется в процессе отладки. Так же, такой режим управления может использоваться для реализации нестандартных (не предусмотренных в ТЗ) сценариев использования линии.

Принцип работы 3D сканера бревен

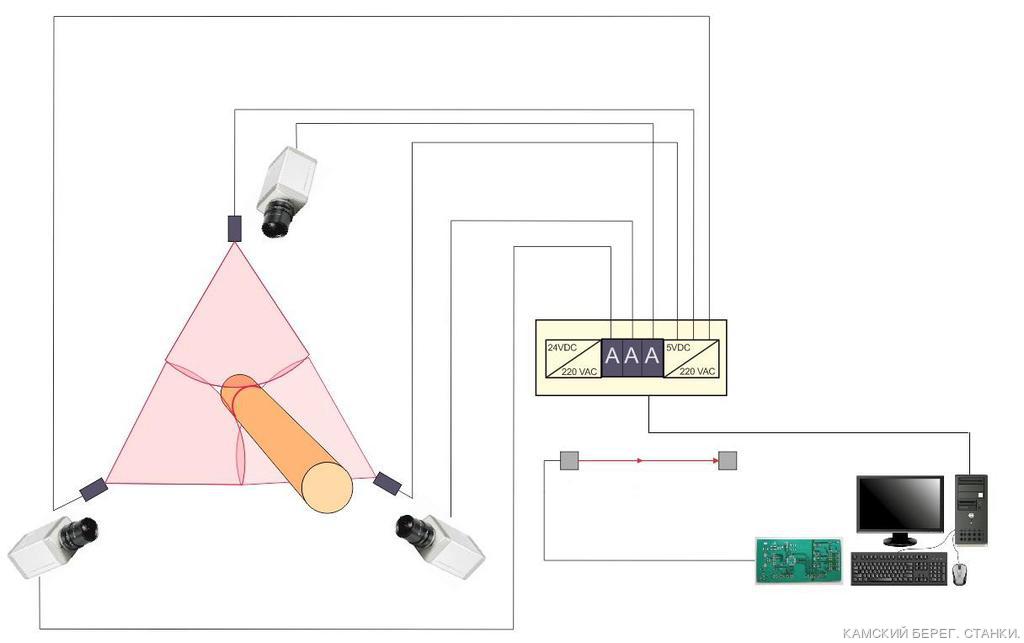

На поверхности бревна с помощью 3-х лазерных указателей формируется след лазерного луча, который фиксируется видеокамерами. Все 3 лазерные указателя расположены так, что дают развертку своих лучей в одной рабочей плоскости, перпендикулярной направлению движения бревна через сканер. Камеры откалиброваны так же относительно данной плоскости, что позволяет с помощью специального программного обеспечения выделить след лазера из видеопотока и определить положение точек следа в рабочей плоскости. Сигнал о начале и конце оцифровки вырабатывается фотодатчиком, который фиксирует факт пересечения светового луча телом бревна.

Состав системы.

Видеокамеры в защитных кожухах - 3 шт;
Лазерные указатели - 3 шт;
Фотодатчик - 1 шт;
Персональный компьютер - 1 шт;
Программное обеспечение оцифровки контура и восстановления формы бревна.

Технические характеристики.

Максимальный диаметр бревна: 1000 мм;
Погрешность измерения: <3 мм;
Напряжение питания: 220 В;
Температура эксплуатации: без подогрева от +5° С до + 45° С, с подогревом от -40° С до +45° С.

Фотографии

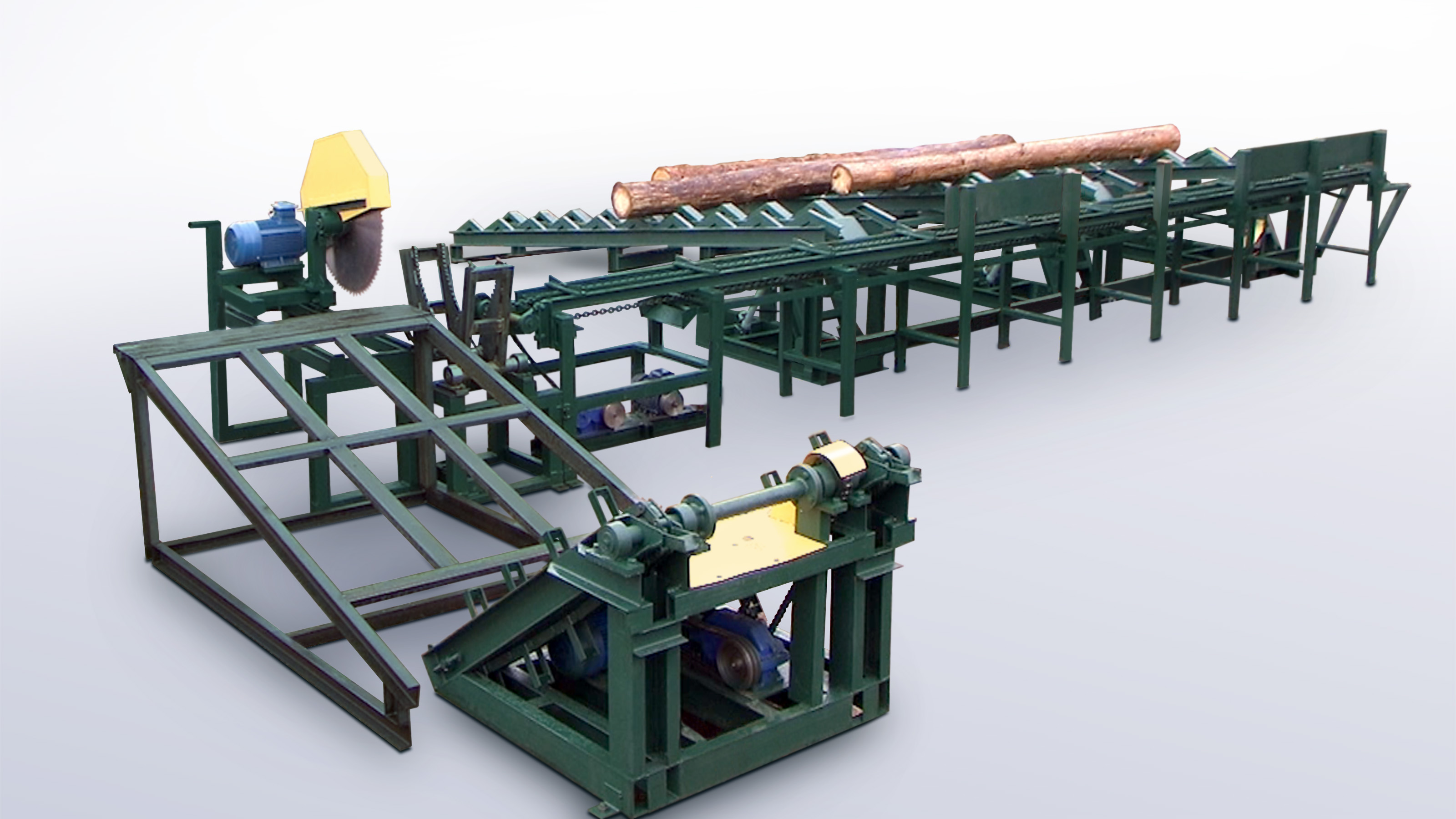

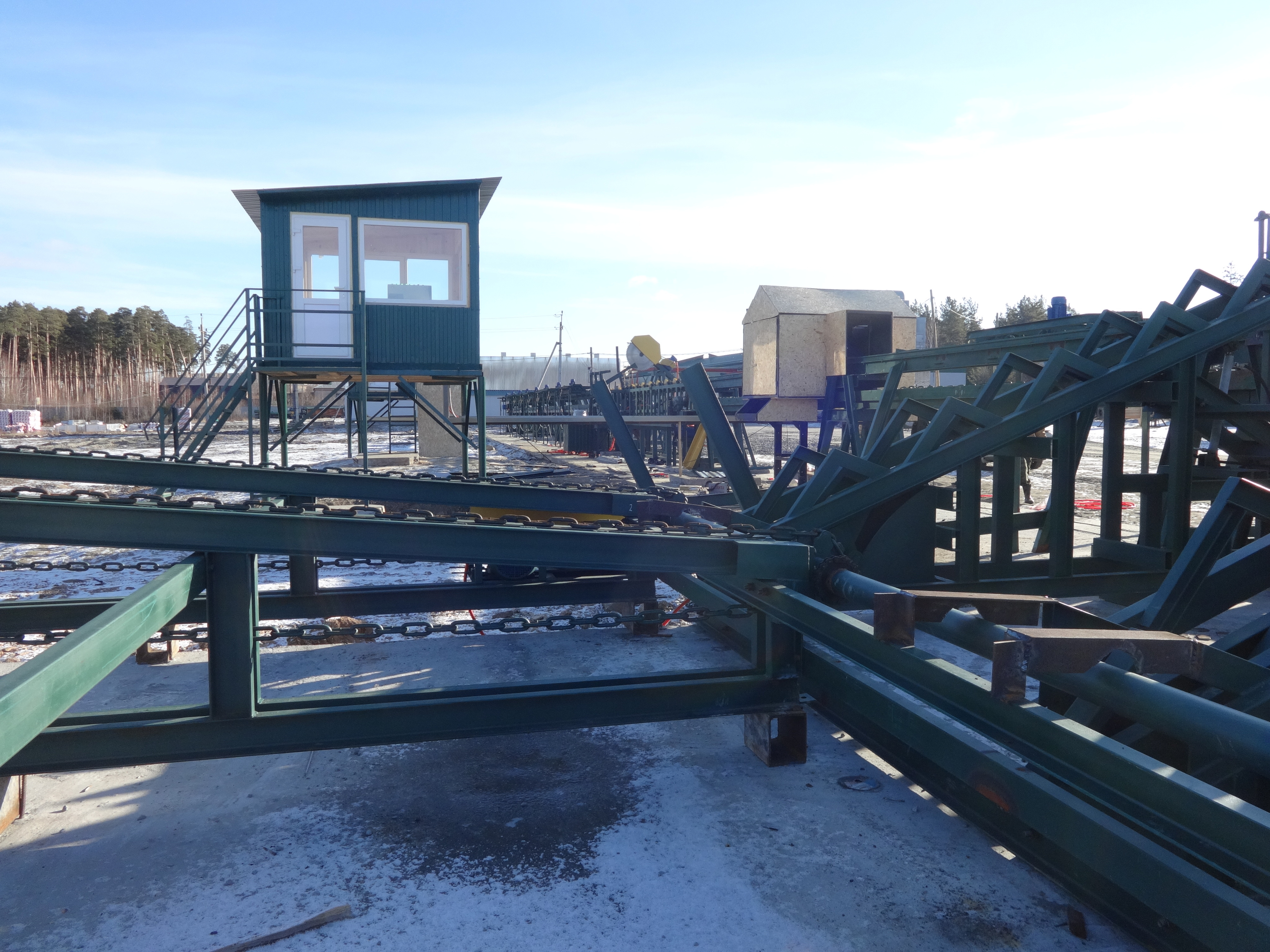

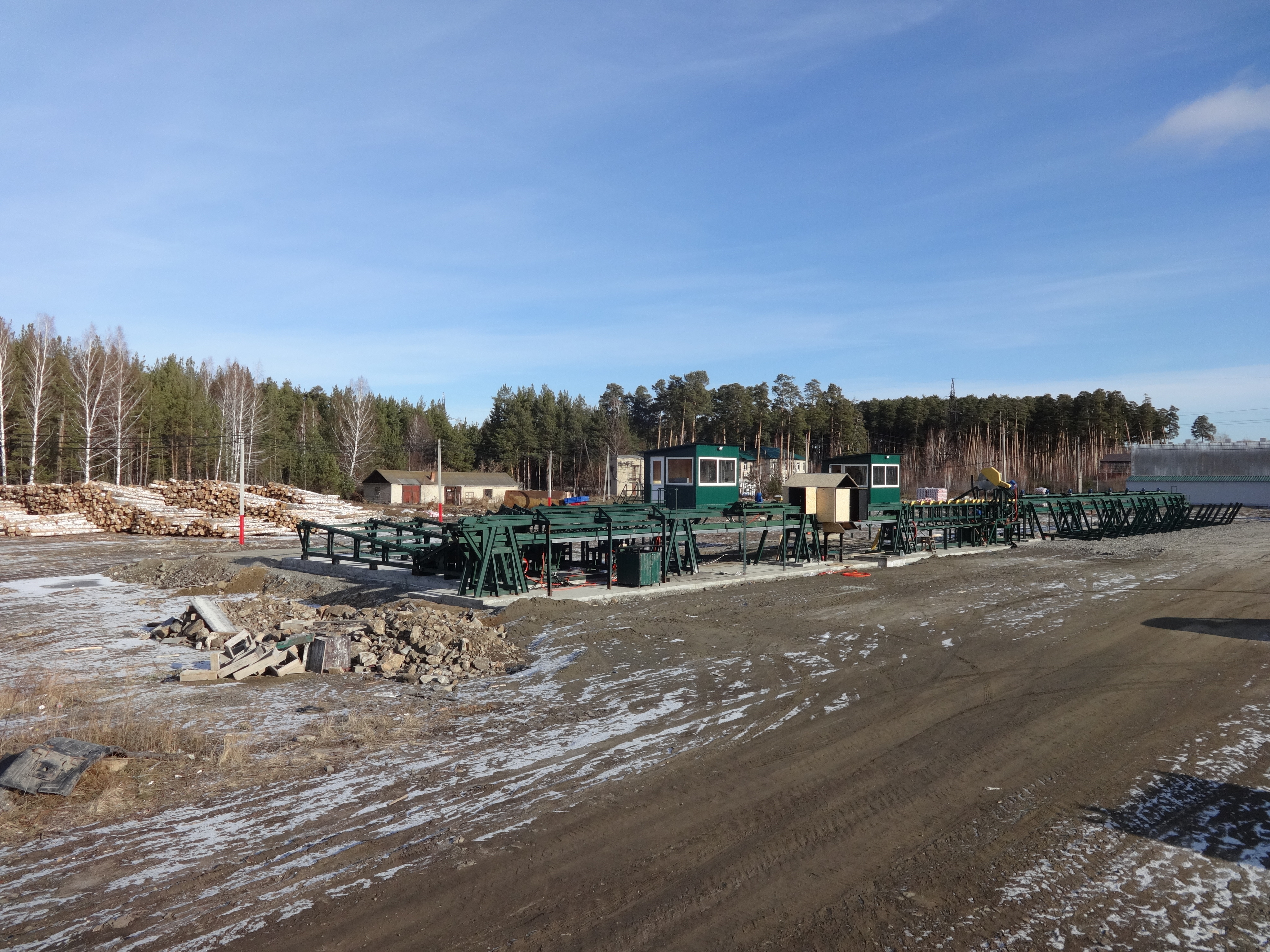

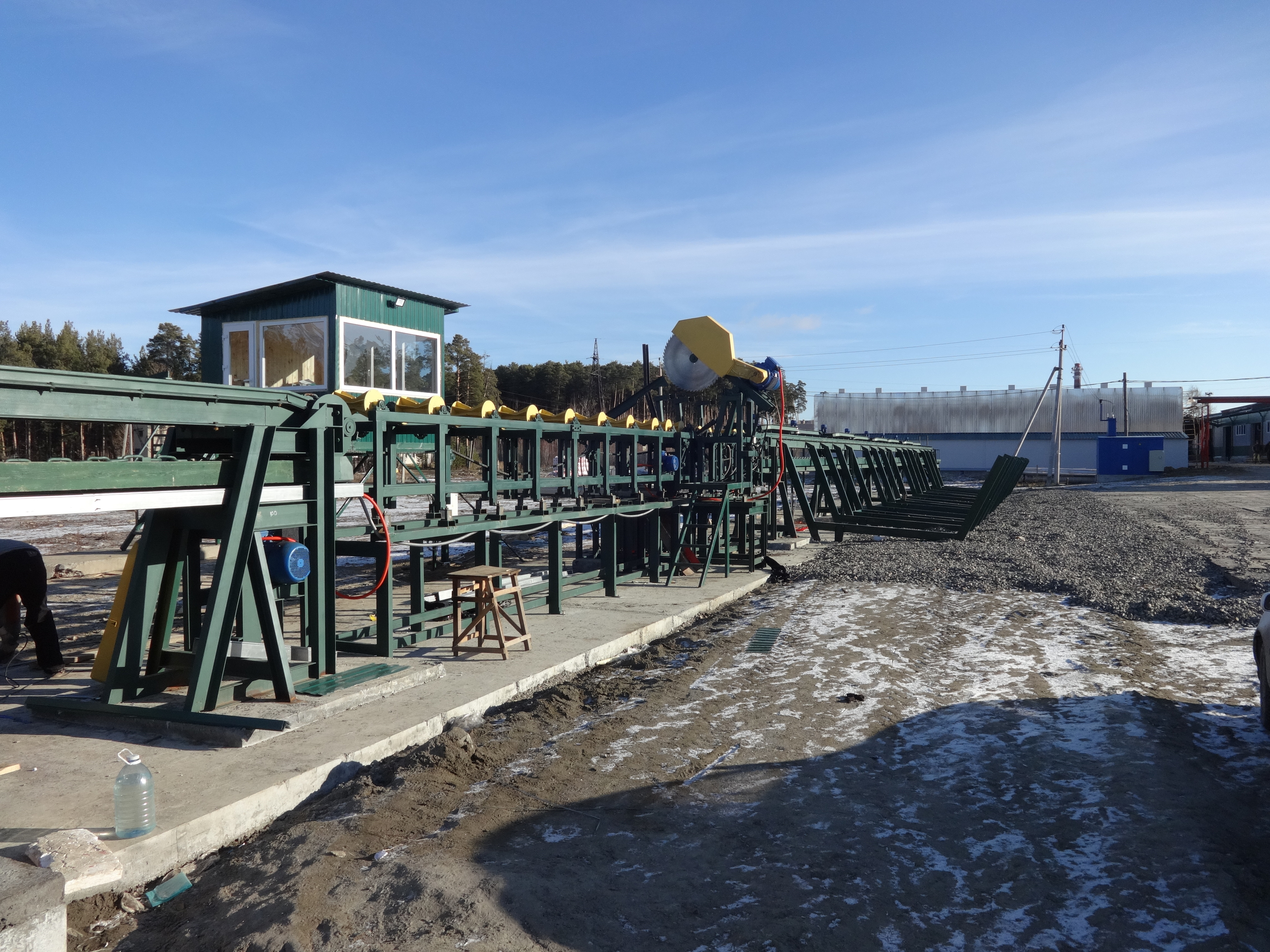

Раскряжевочный комплекс, ручной.jpg

Видео

Автоматическая линия кряжевки и сортировки бревен. Видео.

Посмотреть на

Торцовка для бревен дисковая с гидравлическим управлением. Линия раскряжевки. Видео.

Посмотреть на

Линия раскряжевки, полуавтоматическая

Посмотреть на

Комплектация, цена

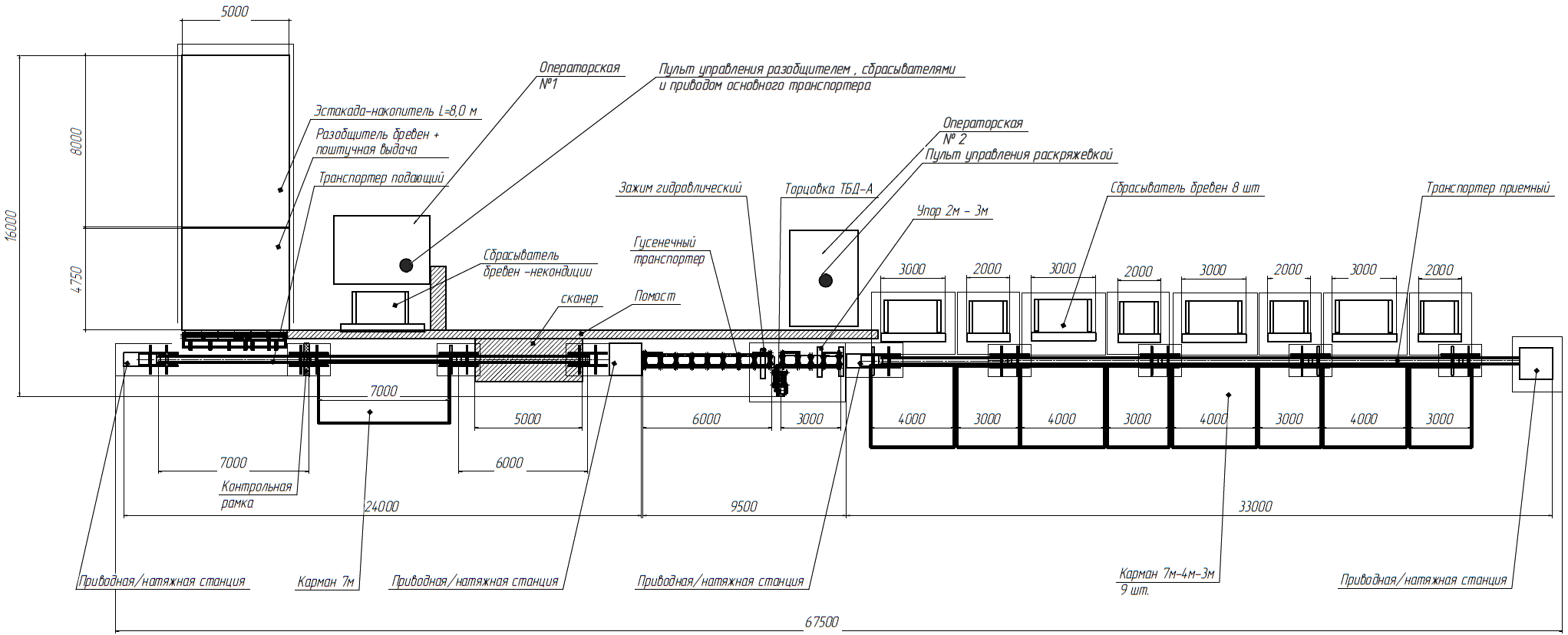

Схема и состав оборудования кряжевочно-сортировочной линии

Горизонтальный поперечный транспортер для бревен (приводная эстакада);
Ступенчатый разобщитель бревен;
Устройство поштучной выдачи бревен;
Транспортер цепной, приемный;
Модуль сканирования бревен "Альфа-Скан 3D";

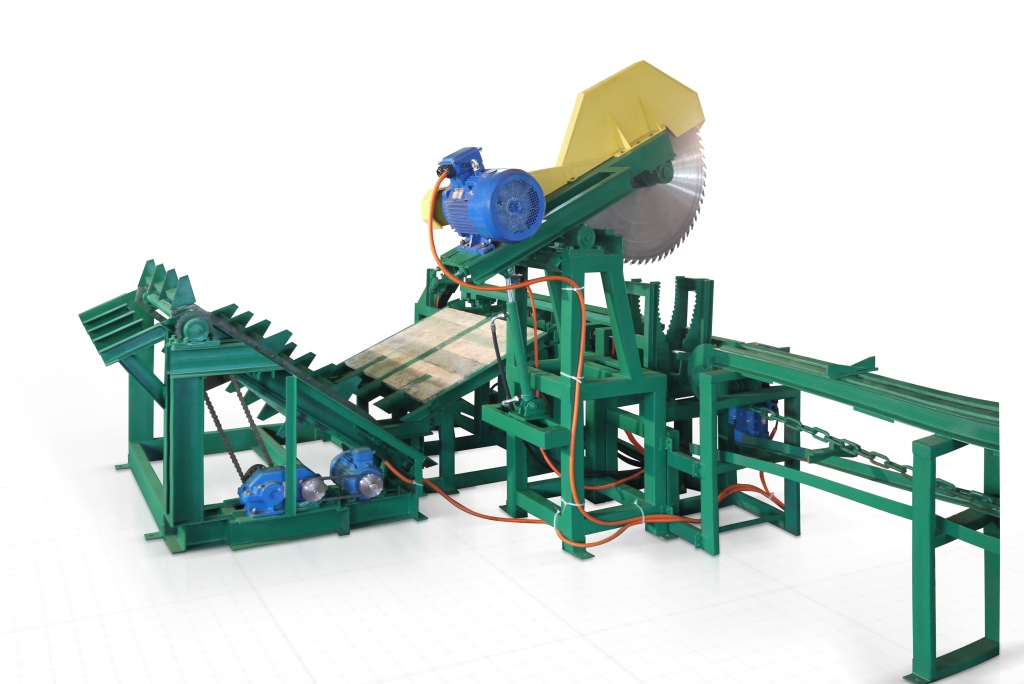

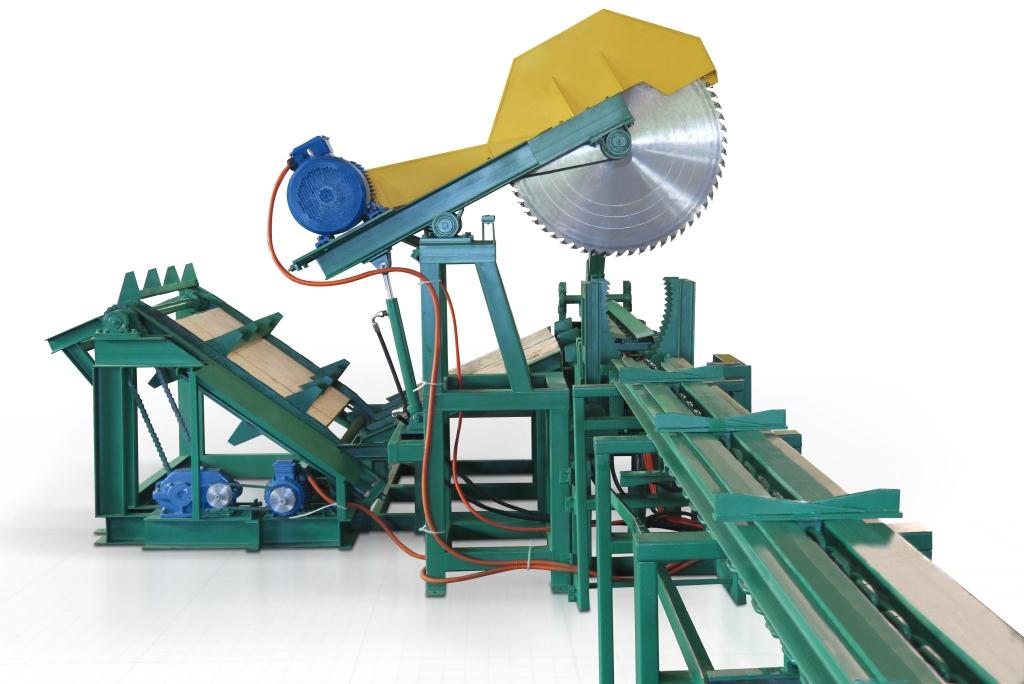

Установка кряжевочная дисковая "ДК 400";
Транспортер сортировочный, сбрасыватели, накопительные карманы.

Линия раскряжевки березы на фанкряж.

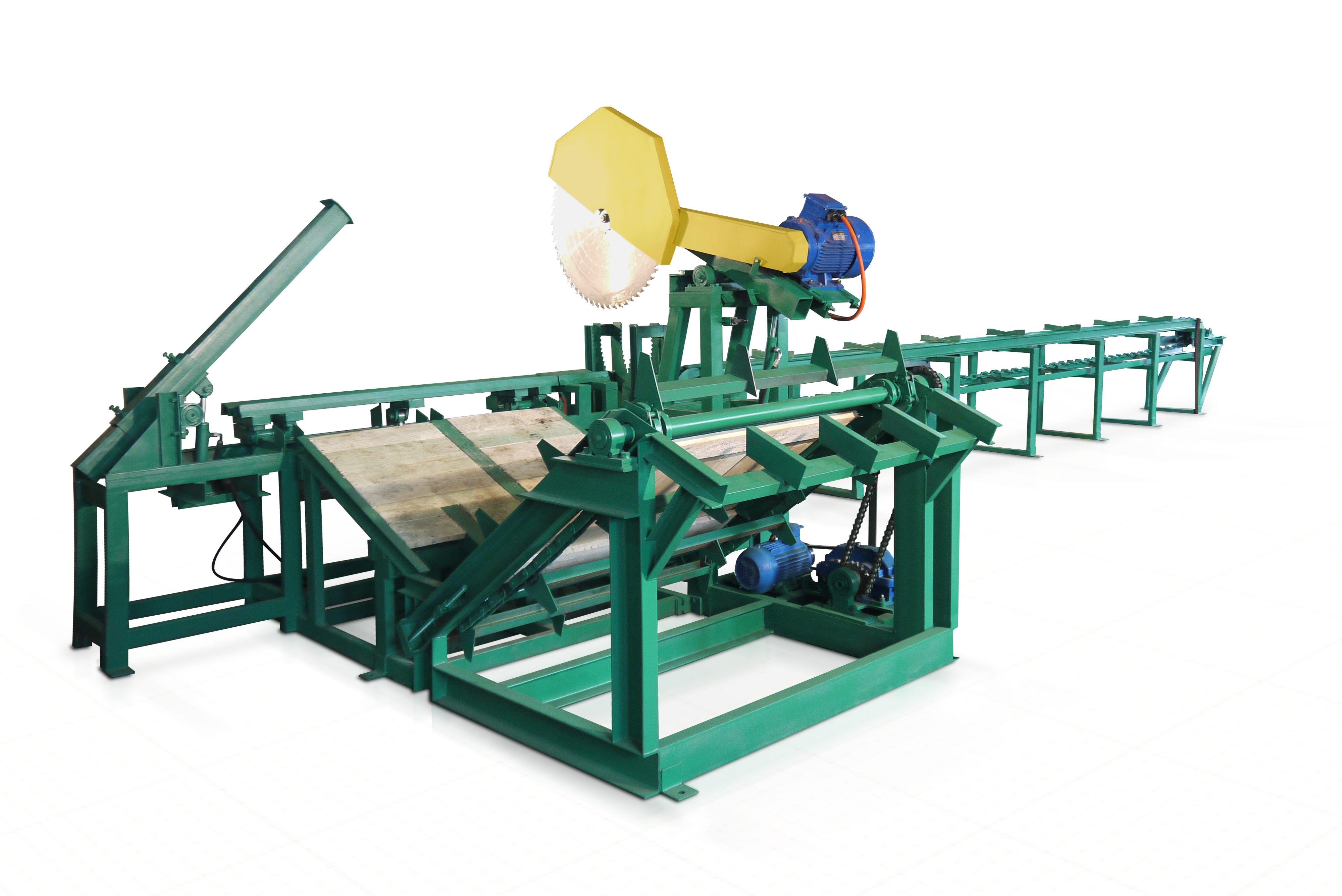

Линия раскряжевки (торцовки) пиловочника применяется в составе поточных линий на предприятиях деревообработки различного профиля для получения заготовок определенной длины.

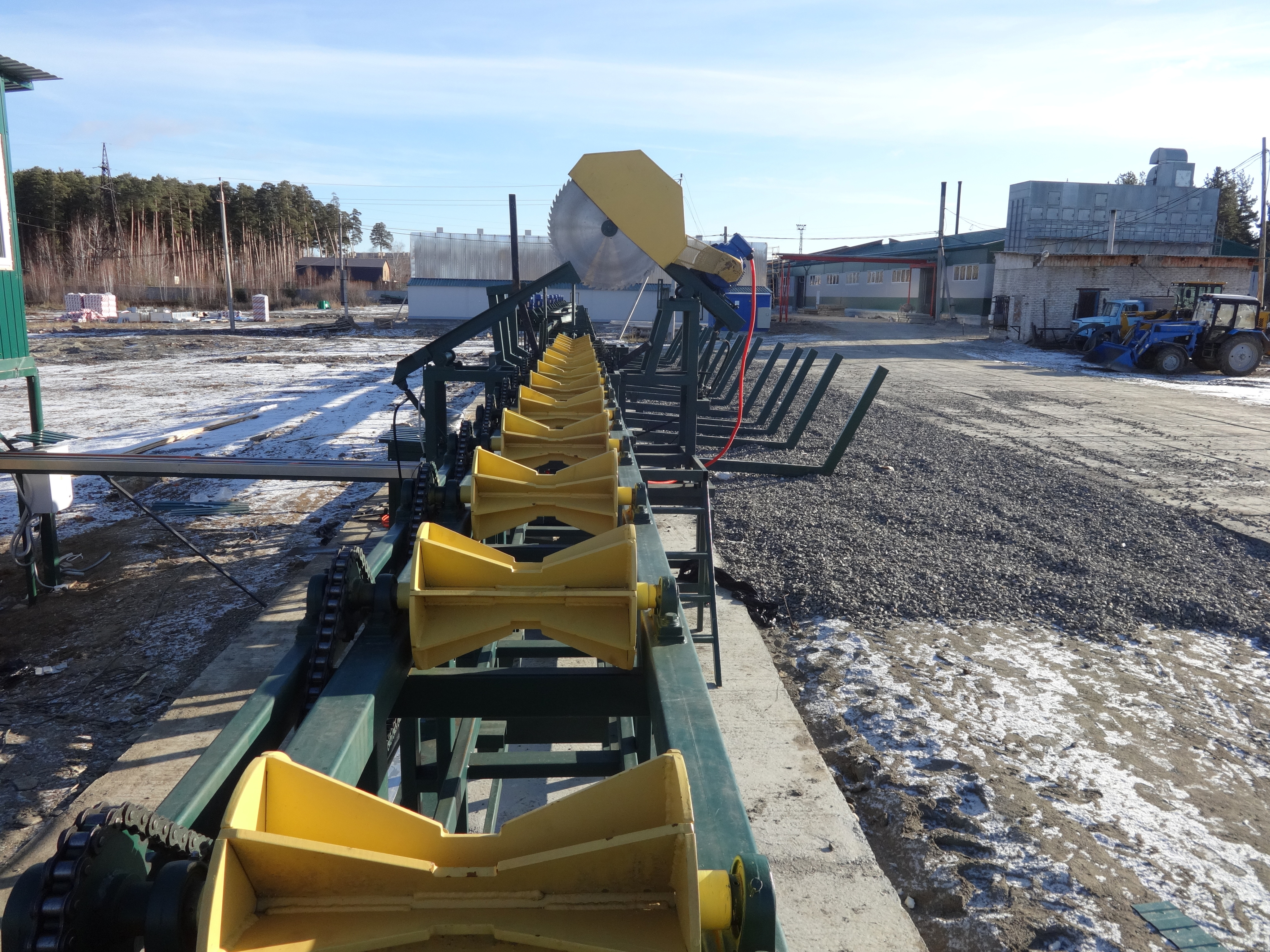

Подача бревен в зону торцовки осуществляется роликовым транспортером.

Кряжевочные линии изготавливаются нашим предприятием по техническим требованиям заказчика и могут учитывать различные способы деления бревна на фрагменты. Например, алгоритм кряжевки может включать в себя выравнивание переднего конца бревна первым резом. Может предусматривать деление на равные части или деление в определенном соотношениии.

В соответствии с требуемой схемой раскроя кряжевочная линия может содержать один или больше зажимов, ограничителей хода, сбрасывателей.

Критически важным обстоятельством для удобства использования кряжевочной линии является система управления кряжевкой. Мы используем для управления линией систему гидравлических приводов завязаных на два джойстика, что обеспечивает гибкое и простое взаимодействие оператора с механизмами линии.

Линия раскряжевки бревен. Цена.

Стоимость линии раскряжевки бревен зависит от следующих параметров:

1. Длина приводного роликового транспортера на входе линии;

2. Количество активных (управляемых оператором или автоматикой) элементов (прижим, упор, сбрасыватель);

3. Степень автоматизации. Возможные варианты - от минимальной до полной автоматизации процесса;

Представленная на видео модификация (один прижим, транспортер роликовый 7 м, гидропривод торцовочного узла, сбрасыватель на гидроприводе, длина бревна фиксированная, управление оператором с пульта при помощи двух джойстиков) предназначена для кряжевки березового кряжа (фанкряжа) перед подачей в окорочный станок на линиях по производству фанеры.

Цена кряжевочной линии считается индивидуально.

Вы можете запрашивать коммерческие предложения, в которых будут указаны цены на все опции, у менеджеров по э лектронной почте, телефону (в т. ч. бесплатному или по Telegram / Whatsapp / Viber) или через чат на сайте.
