Точная геометрия и высокое качество поверхности (близкое к качеству строганной доски) пиломатериала, получаемого на дисковых горизонтальных пилорамах "ТОЙМА 500", позволяет задавать минимальный "припуск" по толщине доски при дальнейшей обработке на четырехстороннем станке, что положительно сказывается на рентабельности производства.
Древесина твердых и ценных пород, как правило, распиливается только на дисковых пилорамах.
Стоимость пиломатериала, распиленного на дисковой пилораме, выше, так как выше качество пиломатериала и лучше стабильность размеров.
Качественная дисковая пила обладает очень высокими экономическими характеристиками. Затраты на ее покупку и обслуживание в расчете на кубометр распиленного материала намного меньше, чем для ленточной пилы. А большой ресурс пильных дисков позволяет тратить меньше времени на подготовку инструмента.

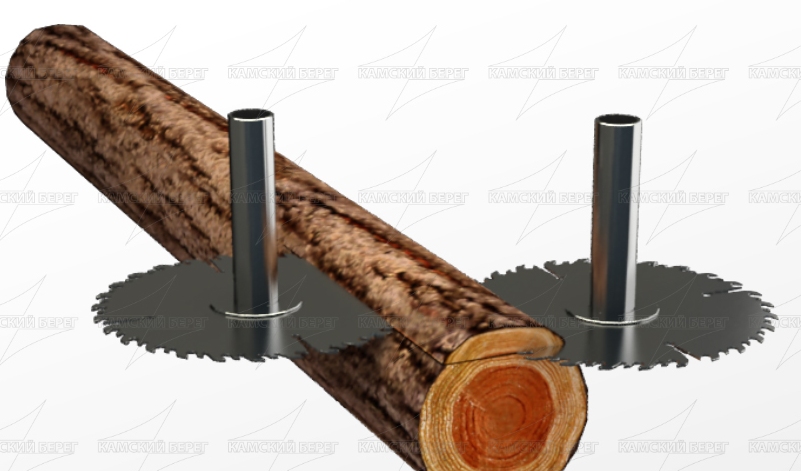

Принцип работы горизонтальной дисковой пилорамы

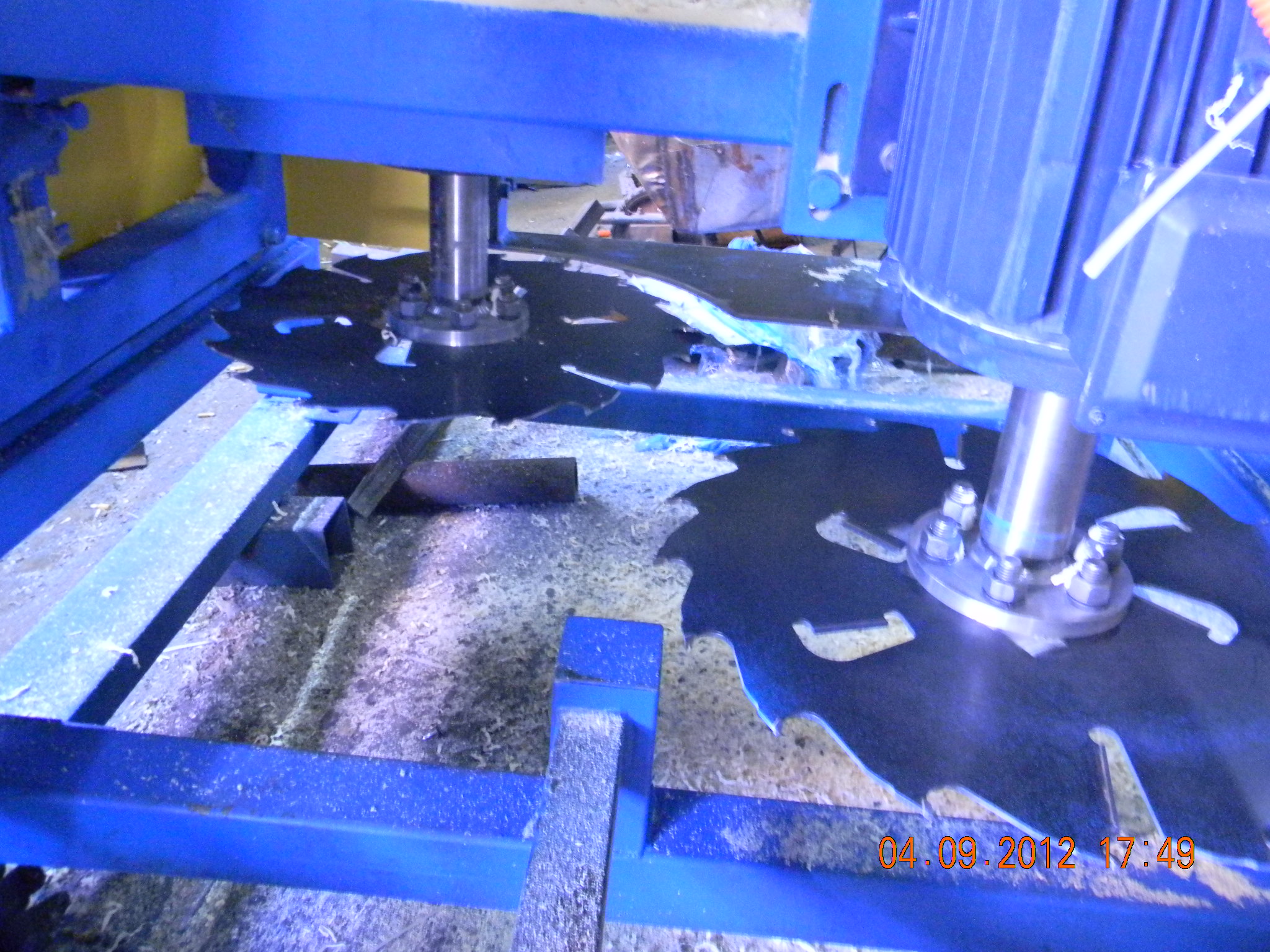

Распиловка производится двумя пилами, установленными горизонтально и сдвинутыми друг относительно друга в горизонтальной плоскости. Оператор толкает каретку вручную, либо с выносного пульта (опция) управляет электромеханизированным перемещением пильной каретки.
Скорость подачи во втором случае регулируется частотным преобразователем, что позволяет добиться оптимального режима распиловки и существенно повысить производительность.
1) Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих пилорамы. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров получаемой продукции и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.
2) Перемещение всех подвижных узлов в каретке пилорамы осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.
3) Во всех нагруженных узлах для перемещения элементов используются не винты (как во многих распространенных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.
4) Электромеханический привод (опция) перемещения каретки станка по раме работает по принципу рейки, по которой катится шестерня. В качестве рейки используется жестко приваренная к раме станка цепь. Такая конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке так же точно регулируется. При этом приводной механизм подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок при возникновении нештатной ситуации (например, если каретка по недосмотру персонала во что-то уперлась, то приводная звездочка просто отыграет и ни редуктор, ни двигатель не пострадают).
5) В конструкции станка используются только качественные комплектующие: редукторы, подшипники, элементы электрических схем - отечественного производства, от проверенных поставщиков.
- Заготовка фиксируется на раме имеющейся системой крепления.
- Пильный узел настраивается на необходимую толщину доски (первого съема).
- Запускаются двигатели пил.
- Каретка подается вдоль бревна, осуществляя распиловку.
- Снимается отпиленная доска.
- Каретка возвращается в исходное положение.
- Пильный узел настраивается на необходимую толщину доски.
- Цикл повторяется с п. 4.
- При необходимости, бревно кантуется для получения обрезной доски или бруса.
! Устанавливать бревно на станок и снимать готовое изделие удобнее всего тельфером или кран-балкой.
! Для достижения наилучшей производительности следует предусмотреть в рабочей зоне станка три площадки: площадка для складирования бревен, подготовленных для обработки; площадка для складирования готовых изделий; площадка для организации удаления стружки.

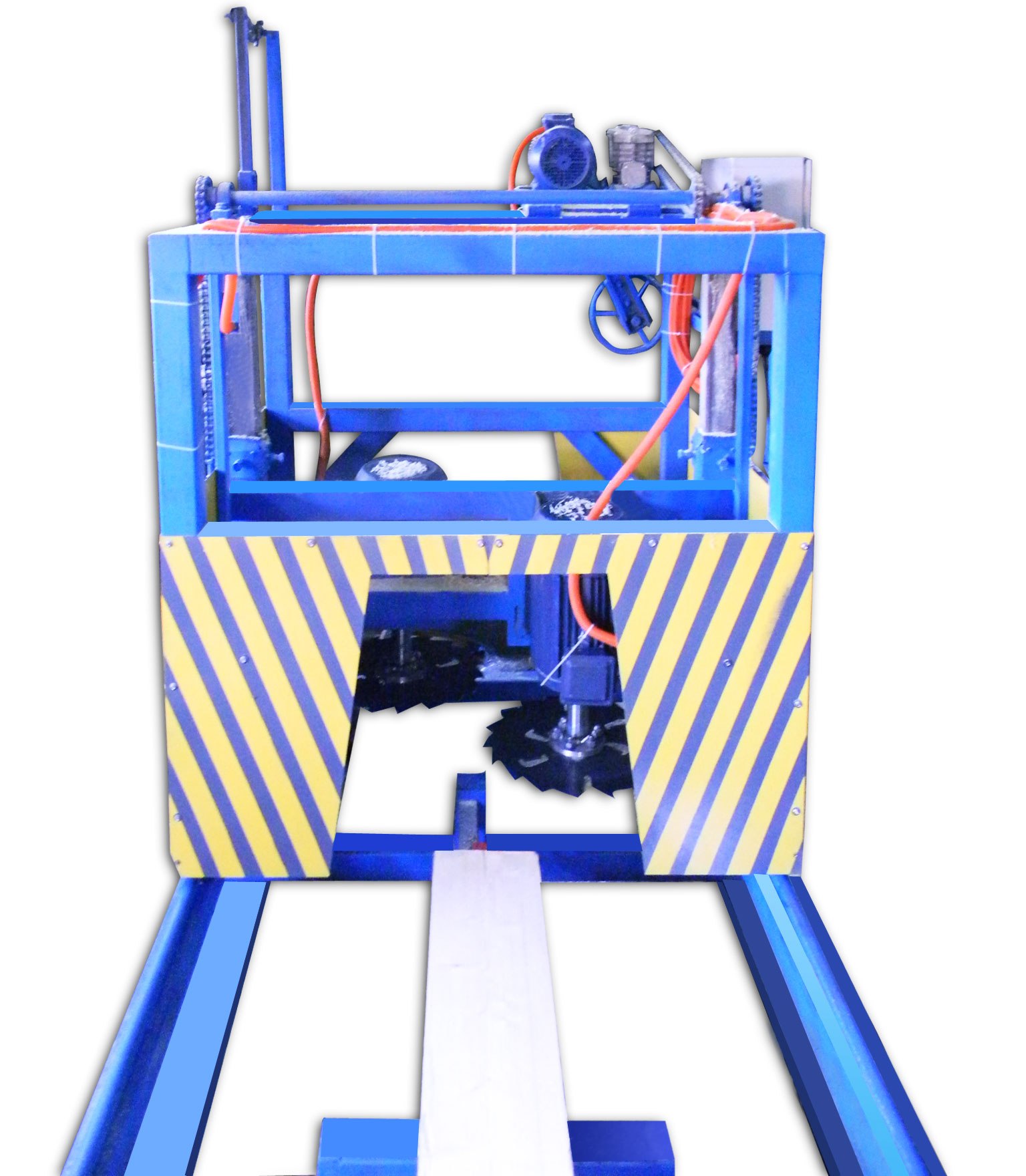

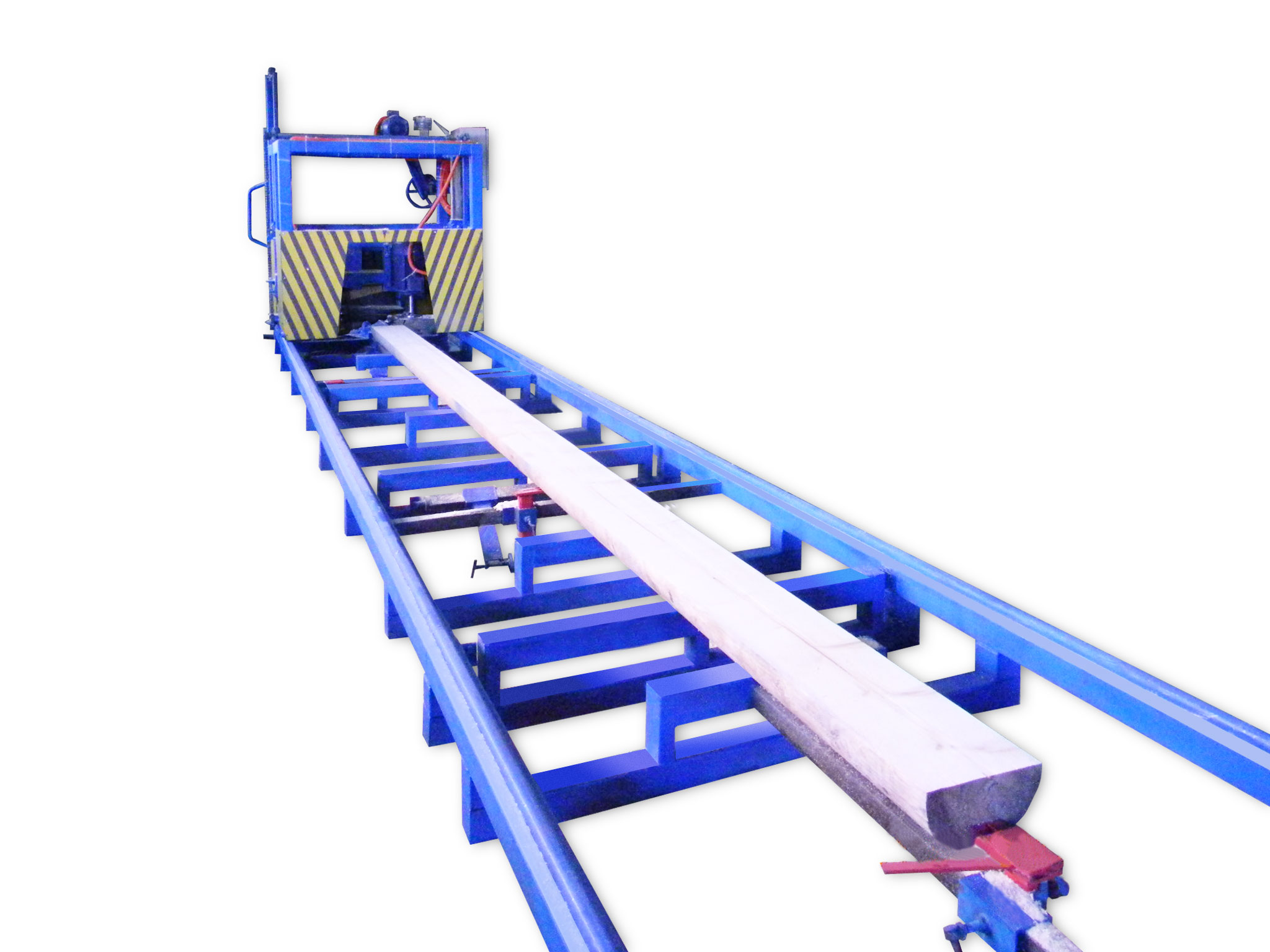

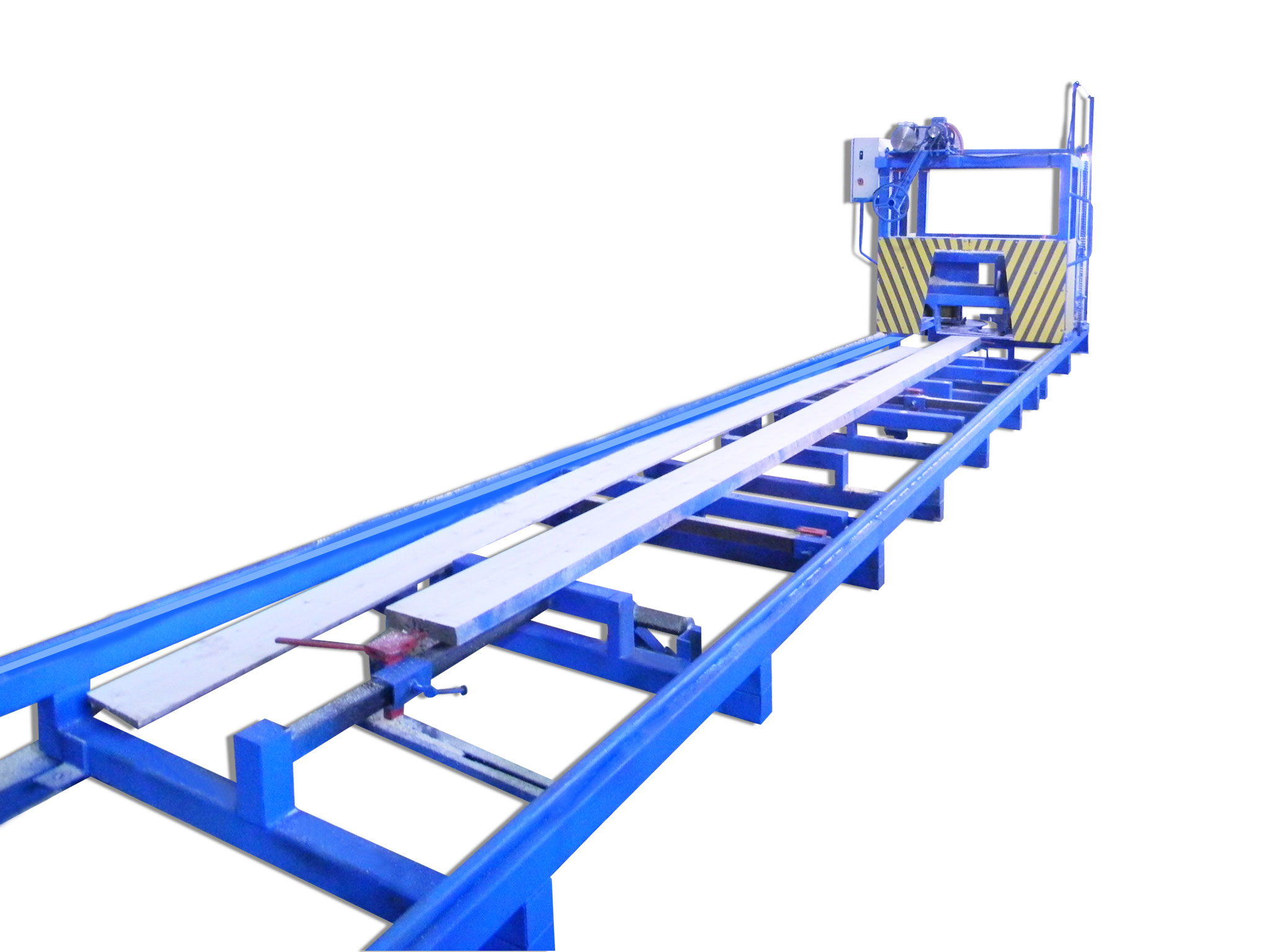

Технические характеристики дисковой горизонтальной пилорамы "ТОЙМА 500":
Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93
Пилорама позволяет переработать от 8 до 15 м. куб. круглого леса в смену в зависимости от степени оснащенности различными опциями, характеристик пиловочника и номенклатуры получаемого материала.
“Тойма 500”. Базовая комплектация:
- Станина разборная, под бревно 6.5 м;
- Пильная каретка, ручной принцип подачи;
- Пильный узел горизонтального пиления, 2 х 11 кВт, с электромеханическим приводом вертикального перемещения;
- Аналоговая линейка на каретке;
- Дисковые пилы 500 мм с твердосплавными напайками (2 шт.);
- Торцевые зажимы, боковые эксцентриковые зажимы, боковые упоры.
Основной пильный узел пилорамы "ТОЙМА 500" оснащается дисковыми пилами для продольной распиловки диаметром 500 мм польских фирм FABA или GASS.
Обе фирмы при производстве используют современное сверх точное оборудование, лучшие европейские материалы, а качество их продукции подтверждено международным сертификатом качества ISO 9001.
Прорези для выноса опилок и выкидные зубья, которыми оснащены данные пилы способствуют более стабильному, чистому и скоростному пилению. Зачистные ножи предохраняют тело пилы от контакта с древесиной, предотвращая таким образом перегрев пильного диска.
Использование качественных пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.
Длина обрабатываемого бревна. При необходимости обрабатывать бревна длиной более 6,5 м, станина удлиняется под бревно 8,5 м.
Оснащение основного привода пил менее мощными двигателями: 2х7,5 кВт. Данная опция позволяет использовать пилораму в условиях определенной ограниченности энергетических ресурсов. Пилорама в таком исполнении вполне способна нормально работать с лесом хорошего и среднего качества, однако необходимо осозновать, что лиственные породы, твердый северный лес, промороженную древесину будет пилить значительно сложнее.
Оснащение основного привода пил более мощными двигателями: 2х15 кВт. Данная опция позволяет повысить скорость и стабильность пиления. Эти характеристики становятся менее зависимыми от таких параметров древесины как влажность, твердость, промороженность и т. д.

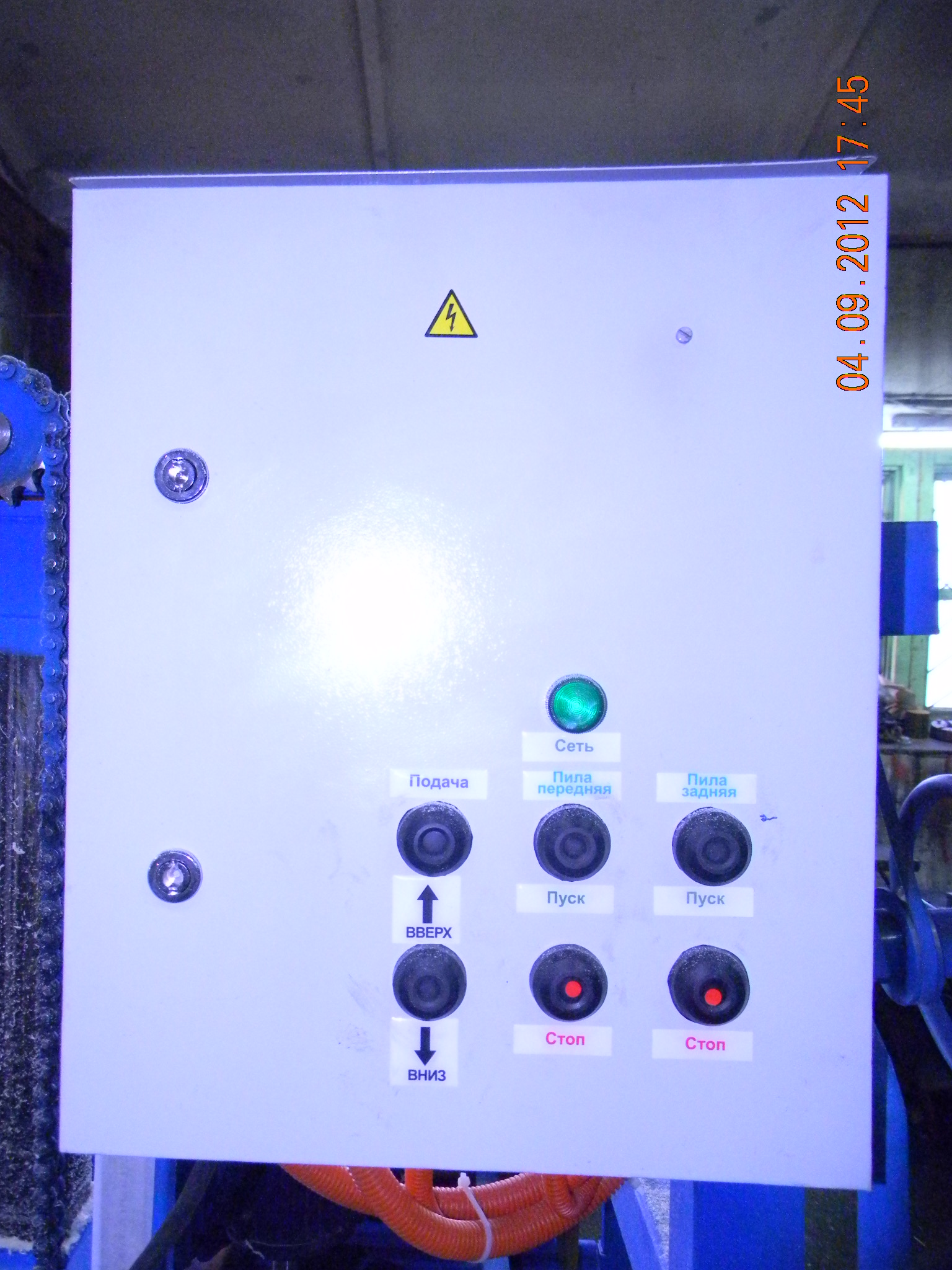

Электромеханический реечный привод подачи каретки с плавно регулируемой скоростью и выносным пультом. Каретка снабжается электродвигателем для автоматического движения по станине. Отпадает необходимость толкать при работе каретку вручную. Оператор с пульта может плавно регулировать скорость подачи в зависимости от условий работы и качества заготовки. Привод работает по принципу рейки, по которой катится шестерня. Конструкция обеспечивает очень точную и плавную подачу каретки без каких-либо рывков. Усилие прижима шестеренки к рейке регулируется. Узел подпружинен в двух плоскостях, что оберегает его от перегрузок и поломок.
Оснащение каретки электронной линейкой. Позволяет значительно быстрее и точнее передвигать пильный узел. Оператор на пульте выбирает требуемое значение перемещения пилы, нажимает кнопку, пильный узел в автоматическом режиме перемещается на заданное расстояние.
Боковые винтовые зажимы бревна вместо эксцентриковых. Позволяют практически не уделять внимания правильному положению бревна на раме станка. Винтовые зажимы сами фиксируют бревно в нужном (центральном) положении. Однако они более капризны, винты требуют постоянного ухода, смазки, очистки от опилок. Эксцентриковые зажимы более универсальны.
Транспортер для удаления опилок из-под станка. Позволяет нажатием одной кнопки вынести накопившиеся опилки из-под станины станка в переднюю или заднюю часть станины туда, откуда ее удаление будет более удобным. Таким образом, существенно экономится время и повышается производительность.
Комплект планшайб другого диаметра. Для уверенного пиления любого сырья на максимальной скорости, в базовой комплектации пилы крепятся с помощью планшайб диаметром 130мм. При этом максимальная ширина выпиливаемой доски (диаметр распиливаемого бревна без переворота) составляет 360мм (ограничивается расстоянием между краями планшайб, которое составляет 365мм). Для того чтобы иметь возможность распиливать бревна несколько больших диаметров (до 380мм) можно дополнительно к стандартным заказать планшайбы уменьшенного до 110мм диаметра. Однако следует понимать, что скорость и стабильность пиления, вероятно, будет ниже, особенно на твердой и мерзлой древесине. Вместе с планшайбами поставляется соответствующая оправка на вал двигателя. Пилы для планшайб уменьшенного диаметра должны быть просверлены соответствующим образом (межцентровое расстояние крепежных отверстий разное), одну и ту же пилу с планшайбами разного диаметра использовать невозможно.
Кантователь бревен. цепной электромеханический кантователь позволяет быстро поворачивать бревно вдоль оси без физический усилий со стороны персонала.
Боковой загрузчик бревен: позволяет быстро и без усилий загрузить бревно на станину станка, оснащается гидравлическим приводом.
