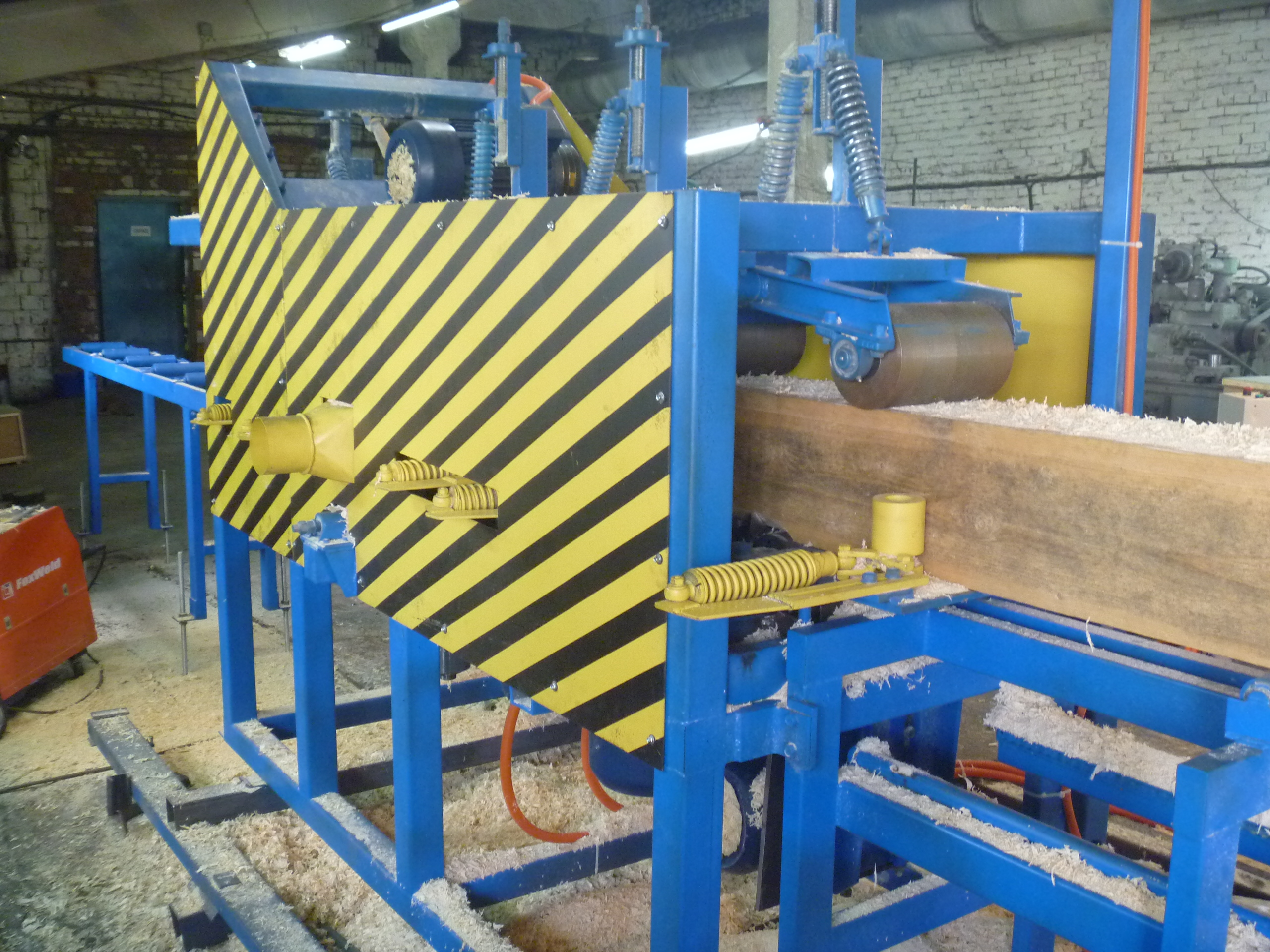

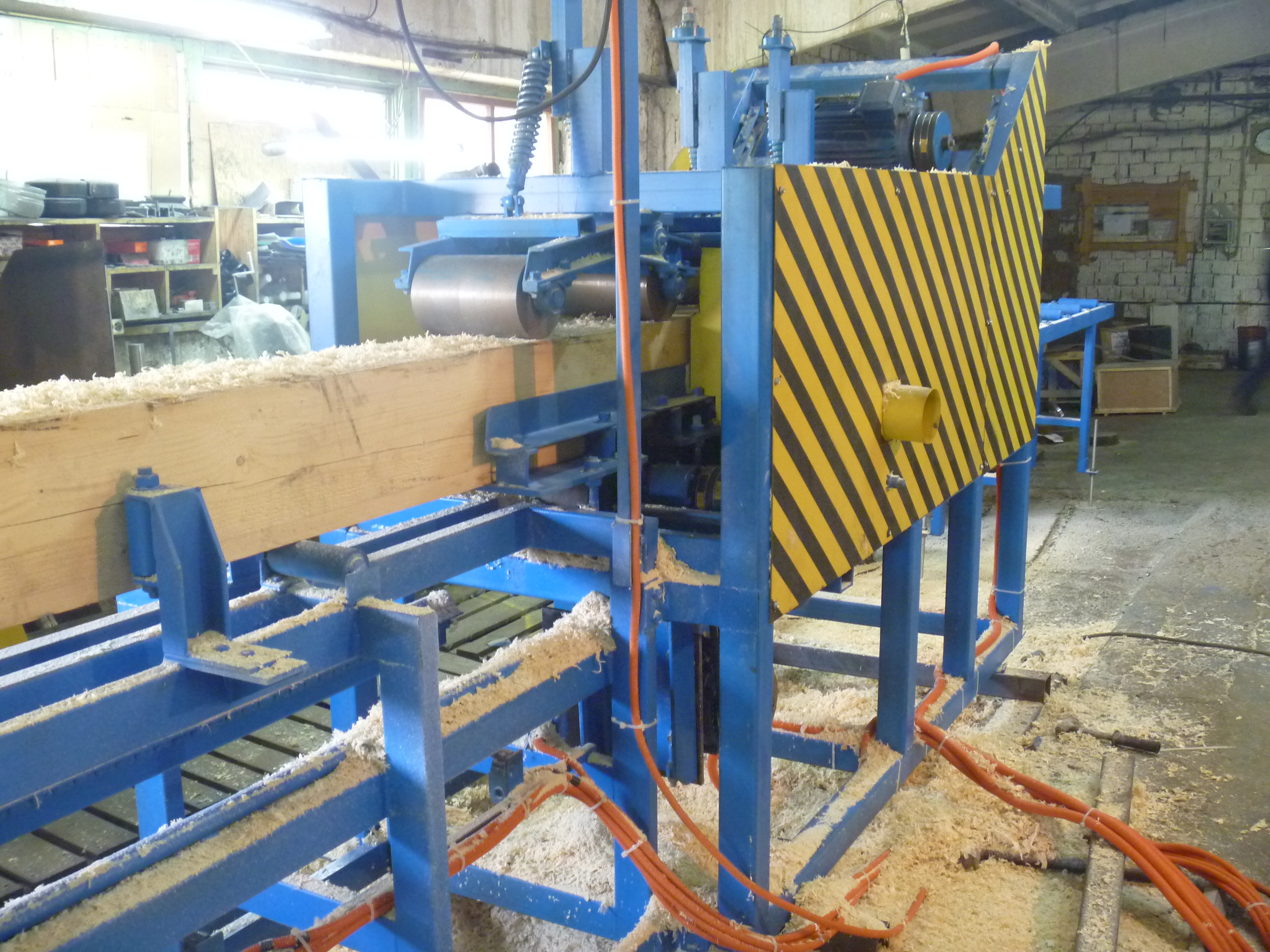

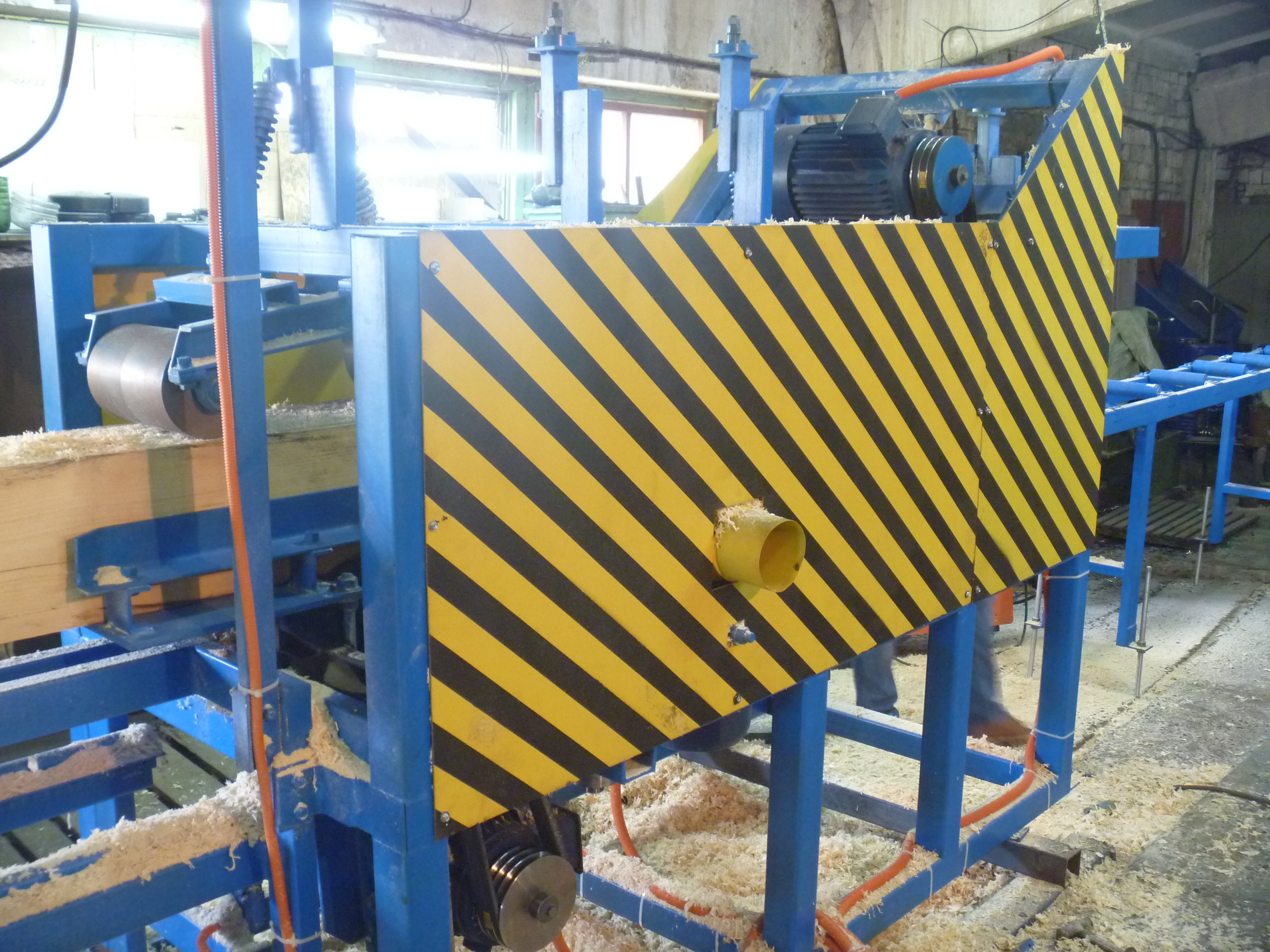

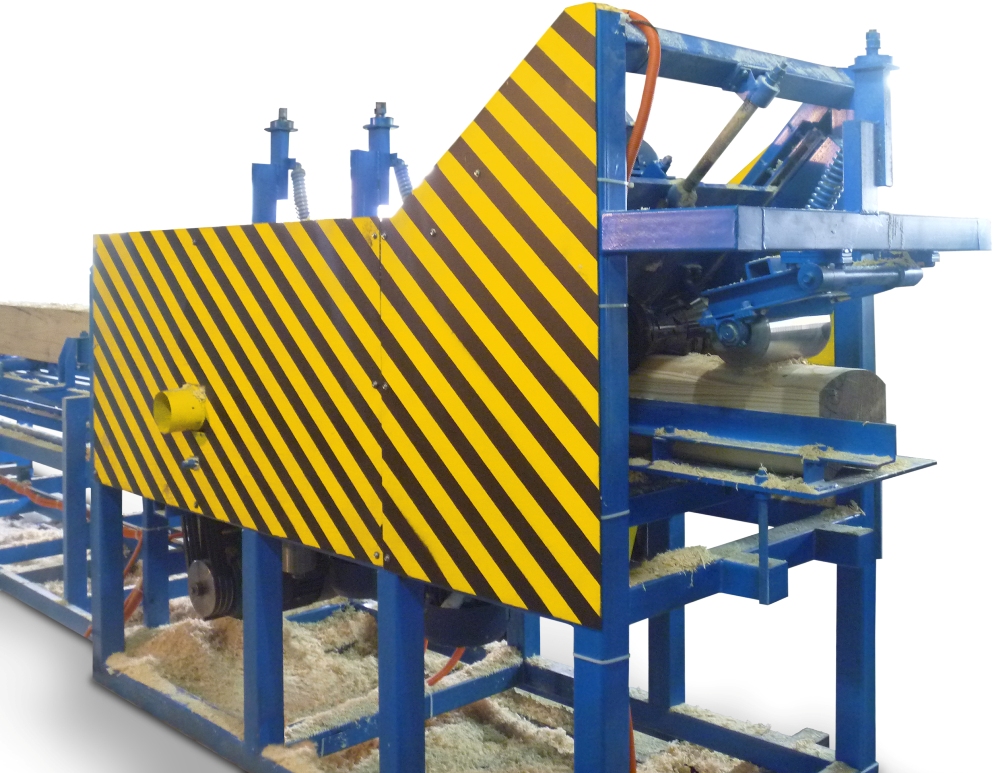

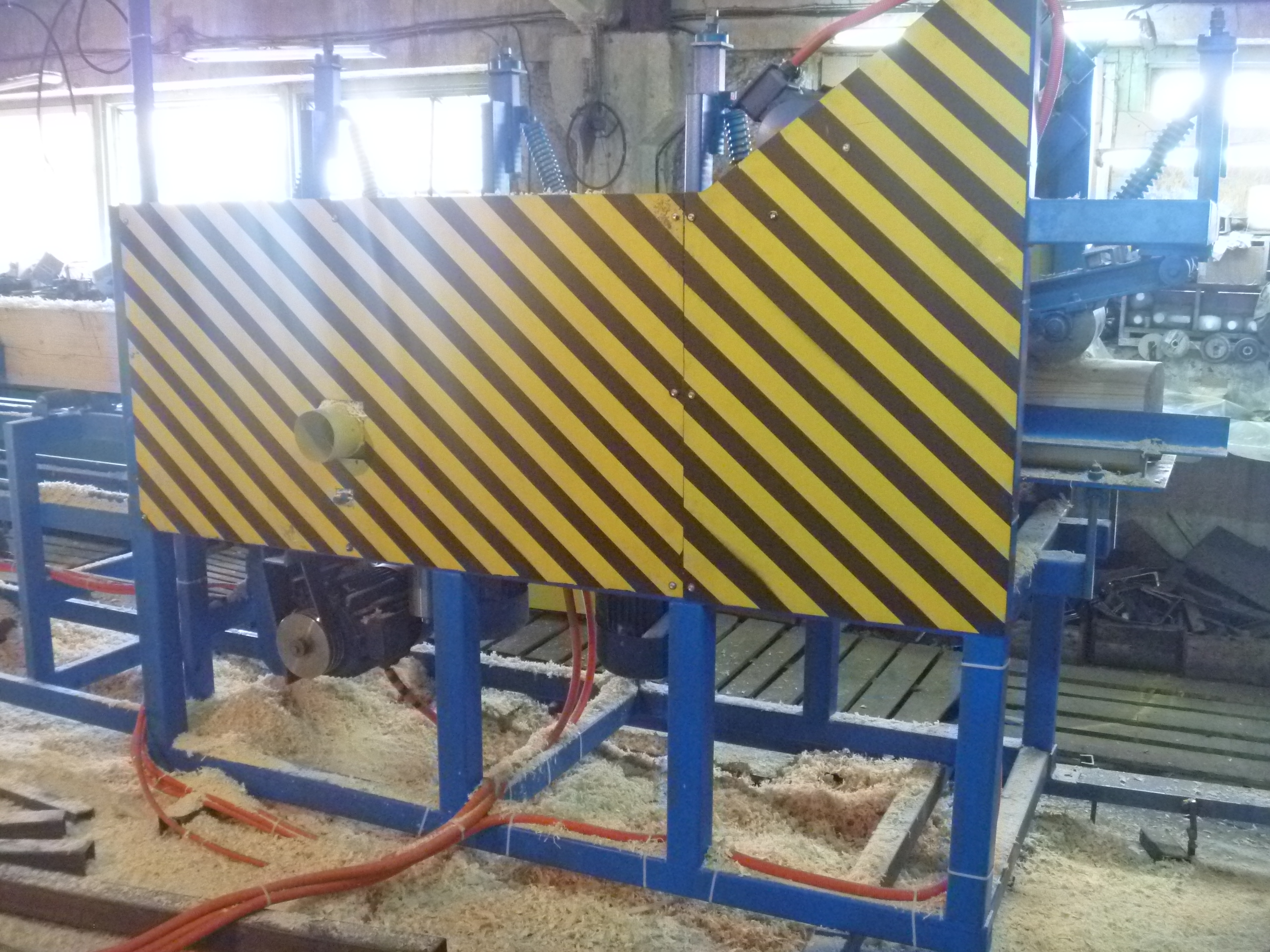

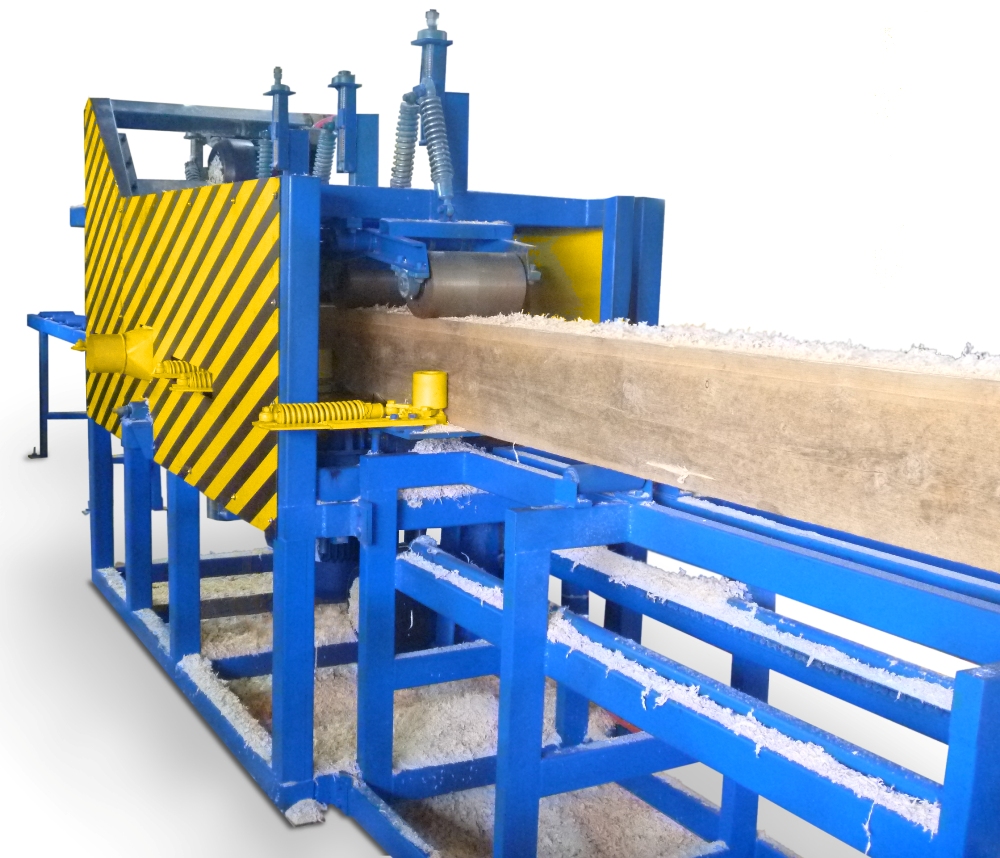

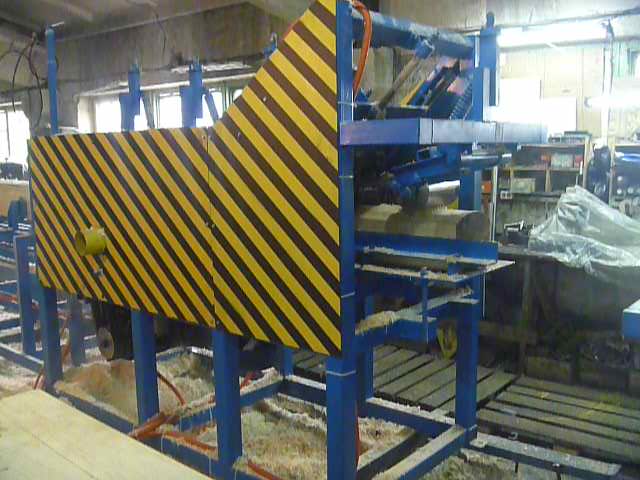

ФЛАГМАН 4х300

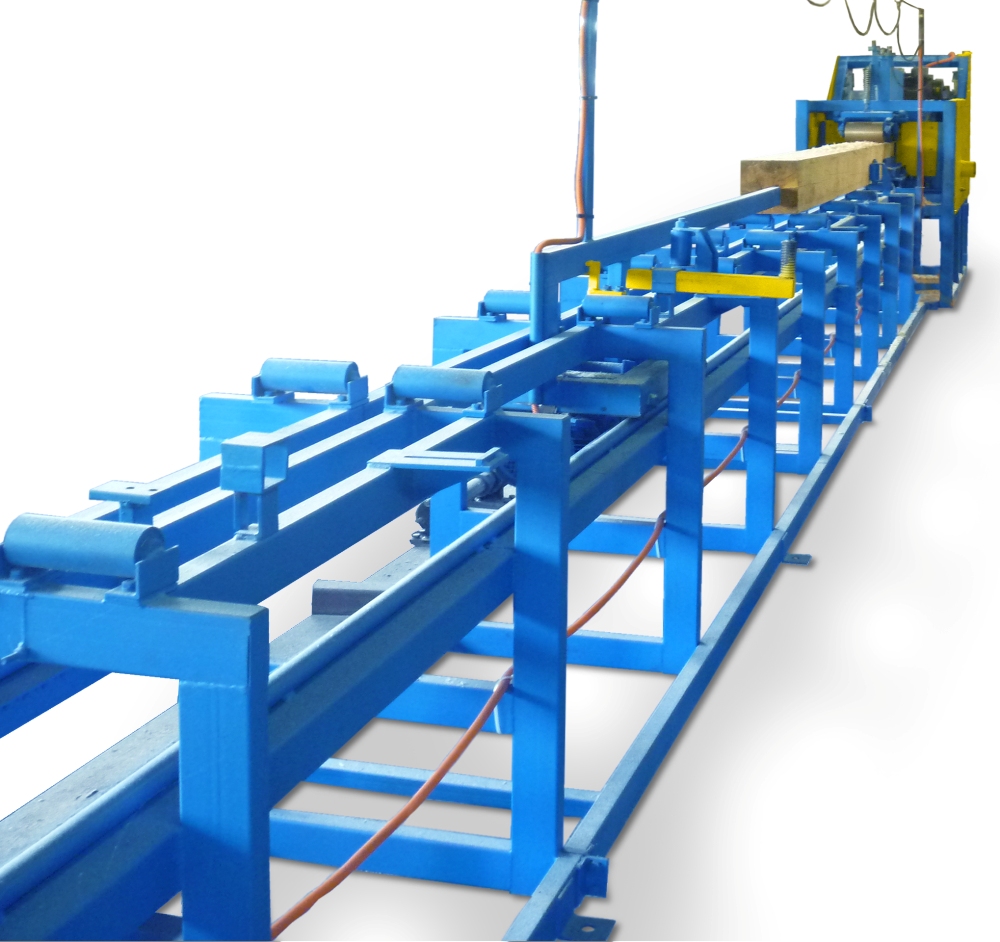

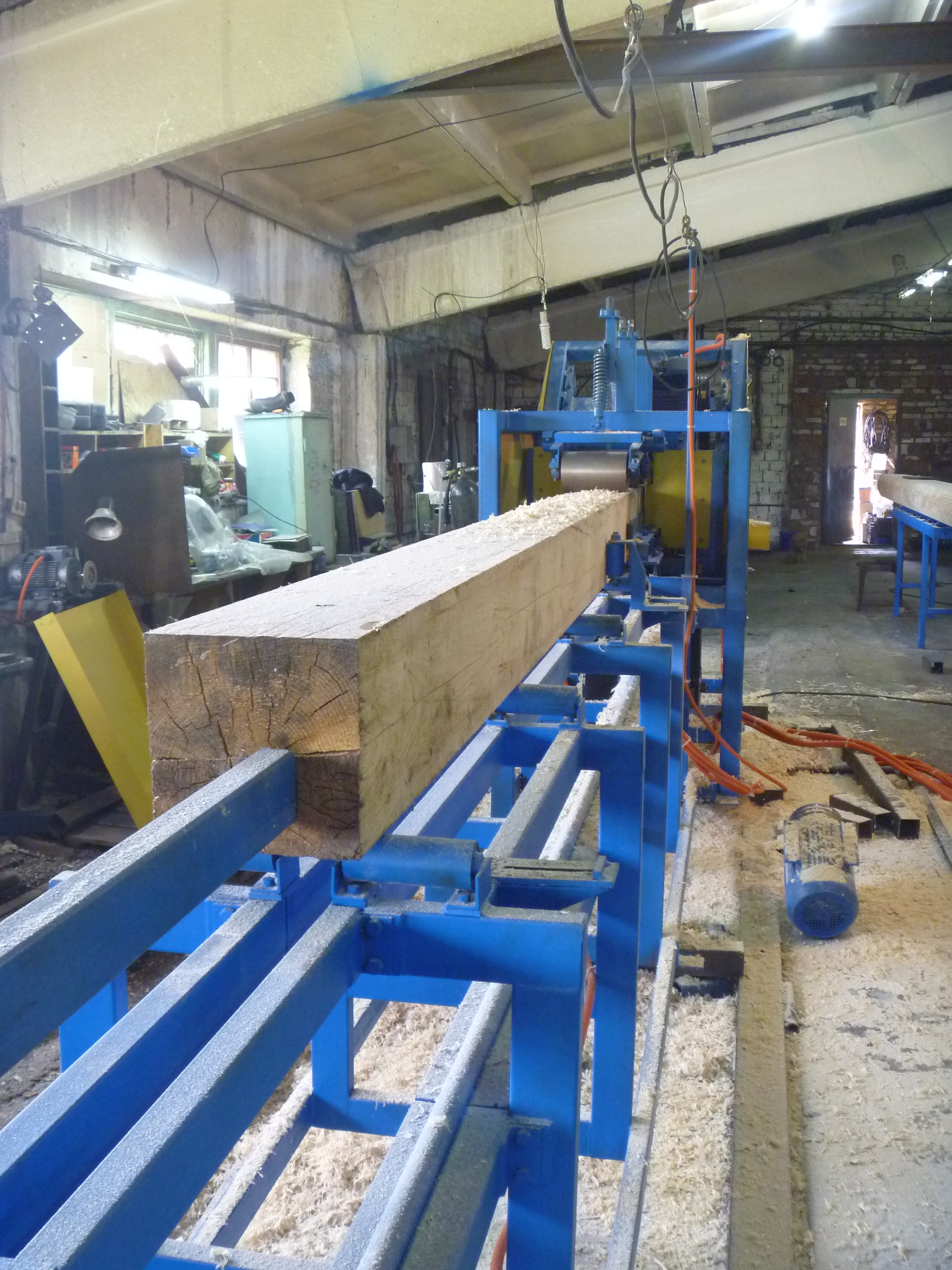

Длина обрабатываемой заготовки. При необходимости обрабатывать брус длиной более 6,5 м, подающий стол удлиняется под брус 8,5 м, 10,5 м, или 12,5 м.

Максимальная ширина обрабатываемого бруса. Ширина бруса - важнейший параметр, определяющий фактическую толщину стены строения. В базовой комплектации максимальная ширина готового бруса ограничена значением в 240мм, которого достаточно в 95% случаев. Однако, если планируется изготовление продукции (бруса, или профильного лафета) большей ширины, данное значение можно увеличить.

Максимальная высота обрабатываемого бруса. Чем больше высота бруса из которого сделано строение, тем меньше в стенах потенциальных мест утечки тепла, тем легче добиться высоких параметров энергоэффективности строения. В базовой комплектации максимальная высота готового бруса ограничена значением в 200мм, которого достаточно в 90% случаев. Однако, если планируется изготовление бруса большей высоты, данное значение можно увеличить.

Мощность приводов шпинделей. При производстве профилированного бруса заготовка базируется по двум плоскостям: правой и нижней. С этих сторон настраивается минимальный съем, чтобы не происходило перекоса заготовки. В идеале, съем материала со всех сторон должен быть минимальным, т. к. это выгодно с экономической точки зрения, но по ряду причин, на практике съем с верхней и левой частей бруса, обычно больше. Во-первых, большинство профилей строительного бруса сами по себе предполагают наибольший съем сверху (полость под утеплитель чаще всего выбирается именно сверху), во-вторых, если исходная заготовка имеет определенную кривизну, или выпилена со слишком большим запасом, весь этот съем приходится именно на верхний и левый шпиндель, т. к. справа и снизу съем всегда ограничен определенным минимальным значением. В связи с этим, мощности приводов верхнего и левого шпинделя, обычно больше, чем мощность привода нижнего и правого шпинделей. Мощность двигателей в базовой комплектации является оптимальной исходя из таких параметров как производительность, энергопотребление, стоимость, нагрузка на инструмент. Однако, если вы хотите повысить потенциальную производительность станка, можно установить более мощные двигатели, которые позволят увеличить съем материала или повысить скорость обработки.

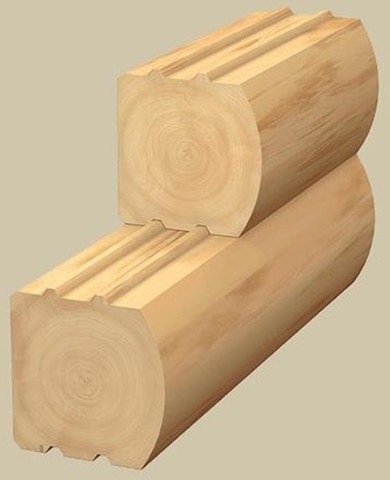

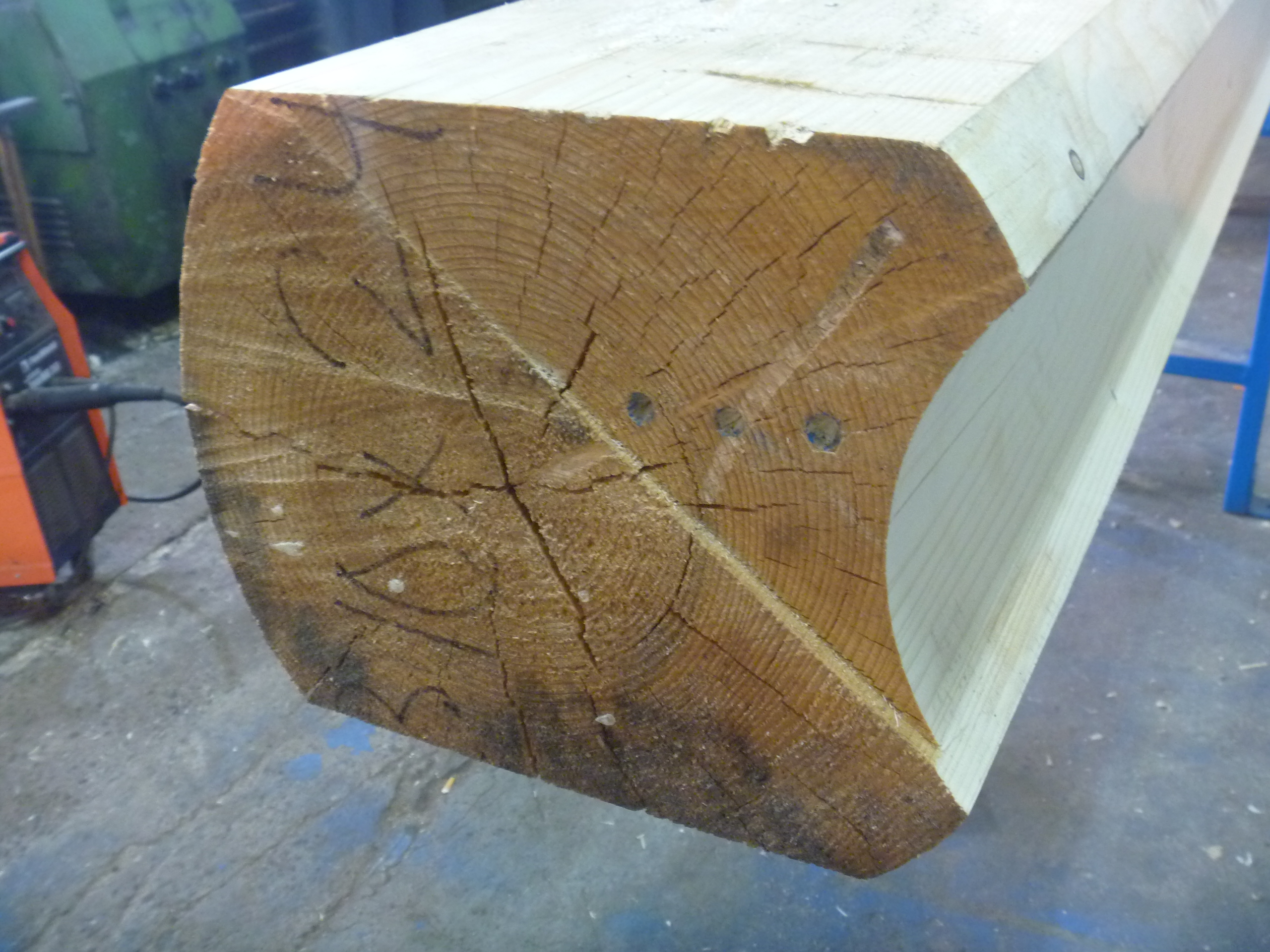

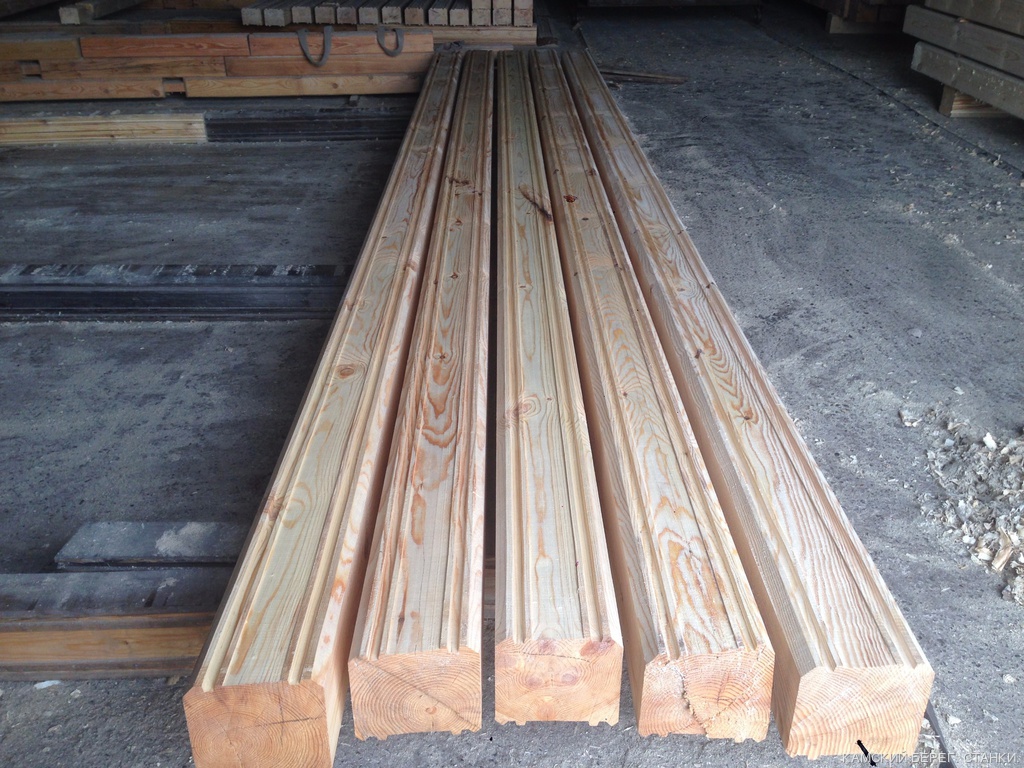

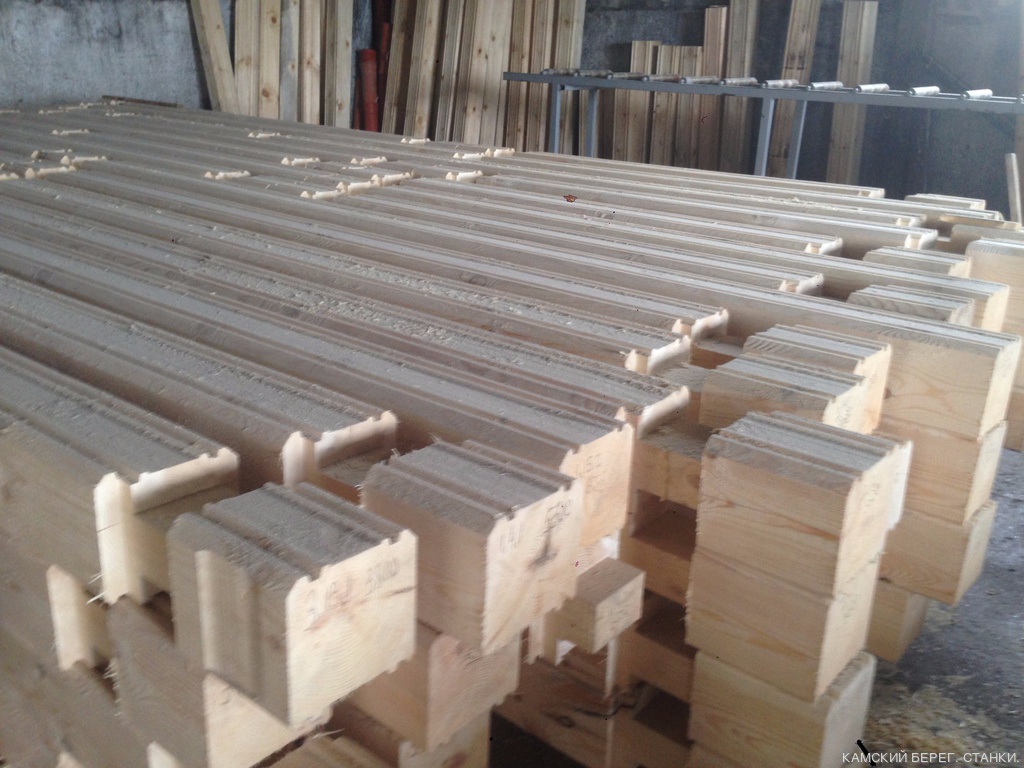

Форма сечения получаемого бруса. В базовой комплектации станок предназначен для получения профилированного бруса с прямыми боковыми поверхностями. При определенной доработке прижимных вальцов и направляющей линейки на станке так же можно получать брус с одной или двумя боковыми поверхностями произвольной формы. Конкретный профиль бруса определяется установленным на станке инструментом.

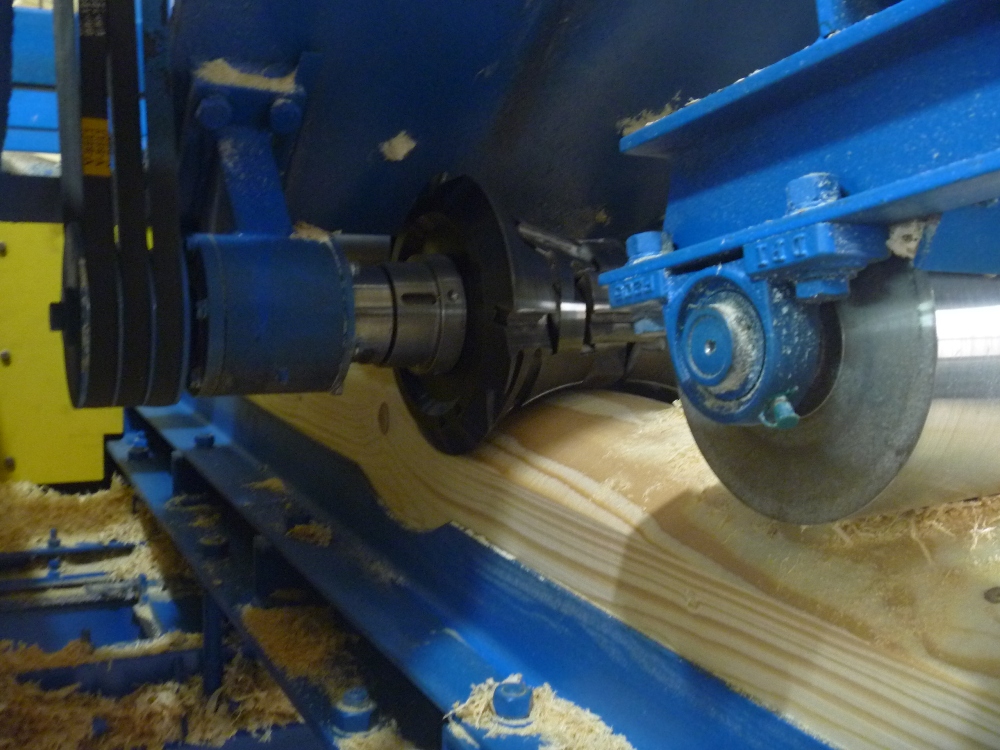

Инструмент. Для изготовления бруса требуются боковые вертикальные барабаны с прямыми ножами, которые обрабатывают боковые плоскости бруса, а так же фрезы на горизонтальные верхний и нижний шпиндели, которые будут определять профиль готового изделия. В конфигураторе предлагаются 2 типа инструмента: с профильными бланкетными ножами и с твердосплавными сменными пластинами. Барабаны с бланкетными ножами хороши тем, что изначальный комплект, а так же расширение номенклатуры получаемых изделий обойдется недорого. Фрезы с т/с режущими пластинами являются самым серьезным инструментом в станках подобного класса и стоимость данных фрез соответствующая, но эксплуатация в итоге будет выгоднее, т. к. стоимость комплектов режущих пластин сопоставима со стоимостью профильных ножей (а зачастую и ниже), а ресурс в несколько раз выше. Интервал работы пластин между заменой (поворотом) в 20 раз дольше, чем интервалы между заточками профильных бланкетных ножей. Если необходим особый профиль получаемой продукции, например с одной радиусной стороной, то и инструмент нужно будет подбирать соответствующий. Наши специалисты помогут подобрать оптимальный инструмент для решения ваших задач.

.Узел компенсационного пропила. Для выборки компенсационного пропила, снижающего вероятность возникновения трещин на материале естественной влажности, устанавливается соответствующий узел. Узел компенсационного пропила может быть одинарный (установка снизу) или двойной (снизу и сверху).

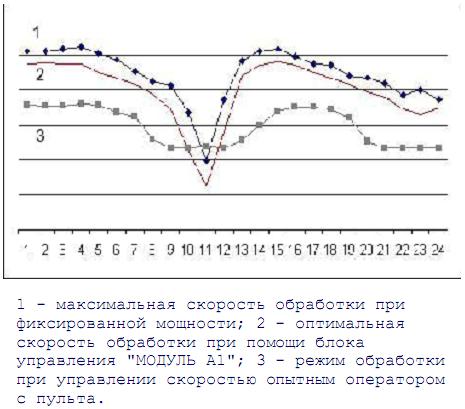

Модуль ЧПУ «А1». В режиме реального времени автоматический определяет нагрузку, действующую на инструмент и в соответствии с полученными данными регулирует скорость обработки.

При фиксированной мощности двигателей фрез максимальный объем снимаемой древесины ограничен. Следовательно, чем больше толщина снимаемого слоя, тем меньше должна быть скорость обработки. Станок "Флагман", оборудован приводом подачи заготовки с возможностью плавной регулировки скорости, позволяют оператору управлять скоростью обработки в зависимости от того, какой объем древесины необходимо в данный момент снимать.

Но оператор объективно не может абсолютно точно выдерживать оптимальную скорость обработки. В какие-то моменты времени скорость будет выше, а в какие-то ниже максимально допустимой скорости.

При скорости ниже оптимальной станок работает ниже своих возможностей, не делает тот объем работы, который мог бы делать. При скорости выше максимальной, возникает перегрузка, которая переводит станок в “экстремальный” режим, что отрицательно сказывается на ресурсе основных составляющих (инструмент, двигатели, шпиндели).

Блок системы управления «МОДУЛЬ А1» позволяет отслеживать текущую нагрузку на двигатель фрезы и в зависимости от нее автоматически изменять скорость подачи толкателя.

Использование данного блока является самым малозатратным способом повысить производительность станка без увеличения энергопотребления.

Кроме того, использование данного блока исключает возможность возникновения экстремальных перегрузок, что увеличивает ресурс станка и уменьшает вероятность нештатных ситуаций.

Блок управления «МОДУЛЬ А1» является отключаемым, т.е. оператор может в любой момент отключить систему автоматической обратной связи и продолжить обработку в ручном режиме.

Один блок «МОДУЛЬ А1» подключается только к одному двигателю. При профилировании классического бруса максимальная нагрузка обычно приходится на верхний двигатель, к которому и следует подключать в данном случае «МОДУЛЬ А1». Если максимальная нагрузка зачастую может ложиться на разные шпиндели, имеет смысл установить систему обратной связи «МОДУЛЬ А1» на несколько двигателей.

.Приемный стол. В процессе обработки, заготовка, проходя через станок, на выходе должна поддерживаться приемным столом, с которого потом снимается готовое изделие.

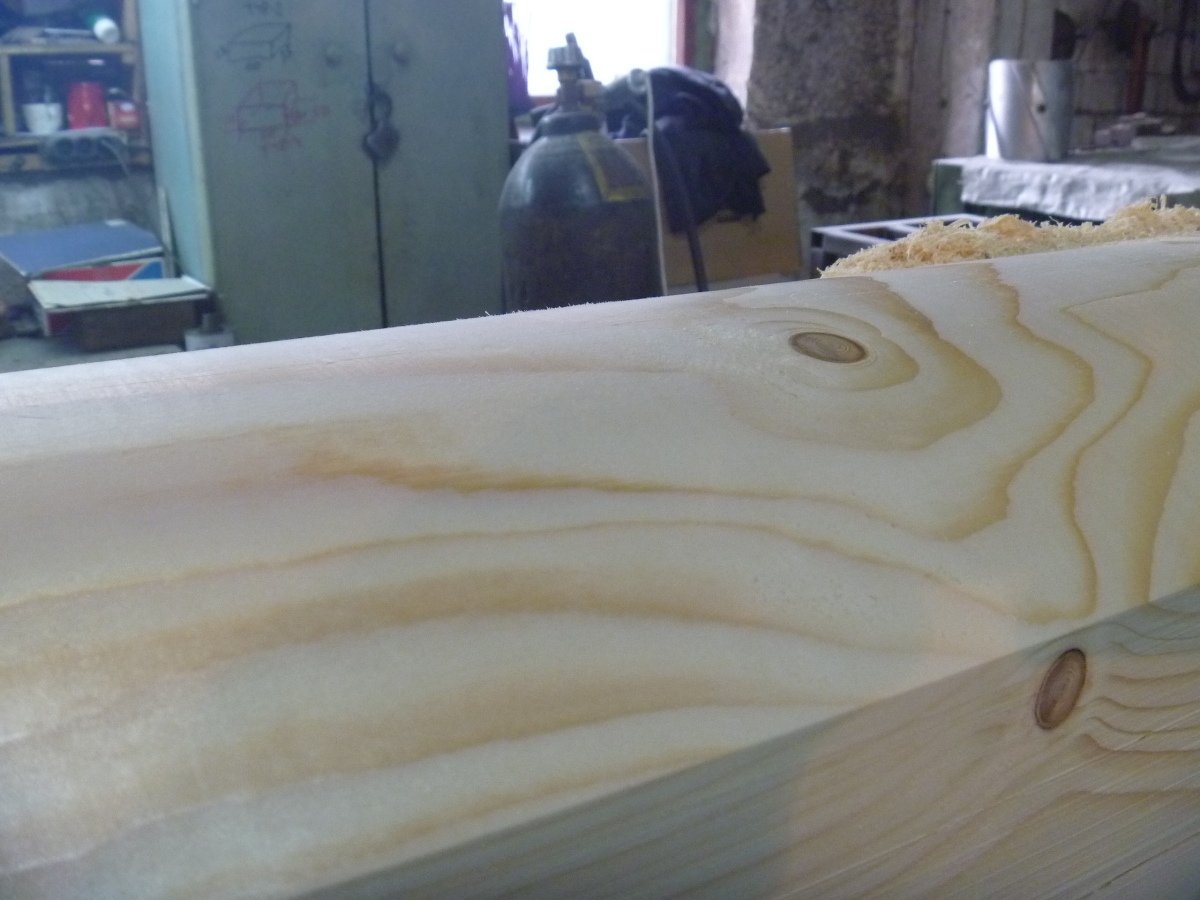

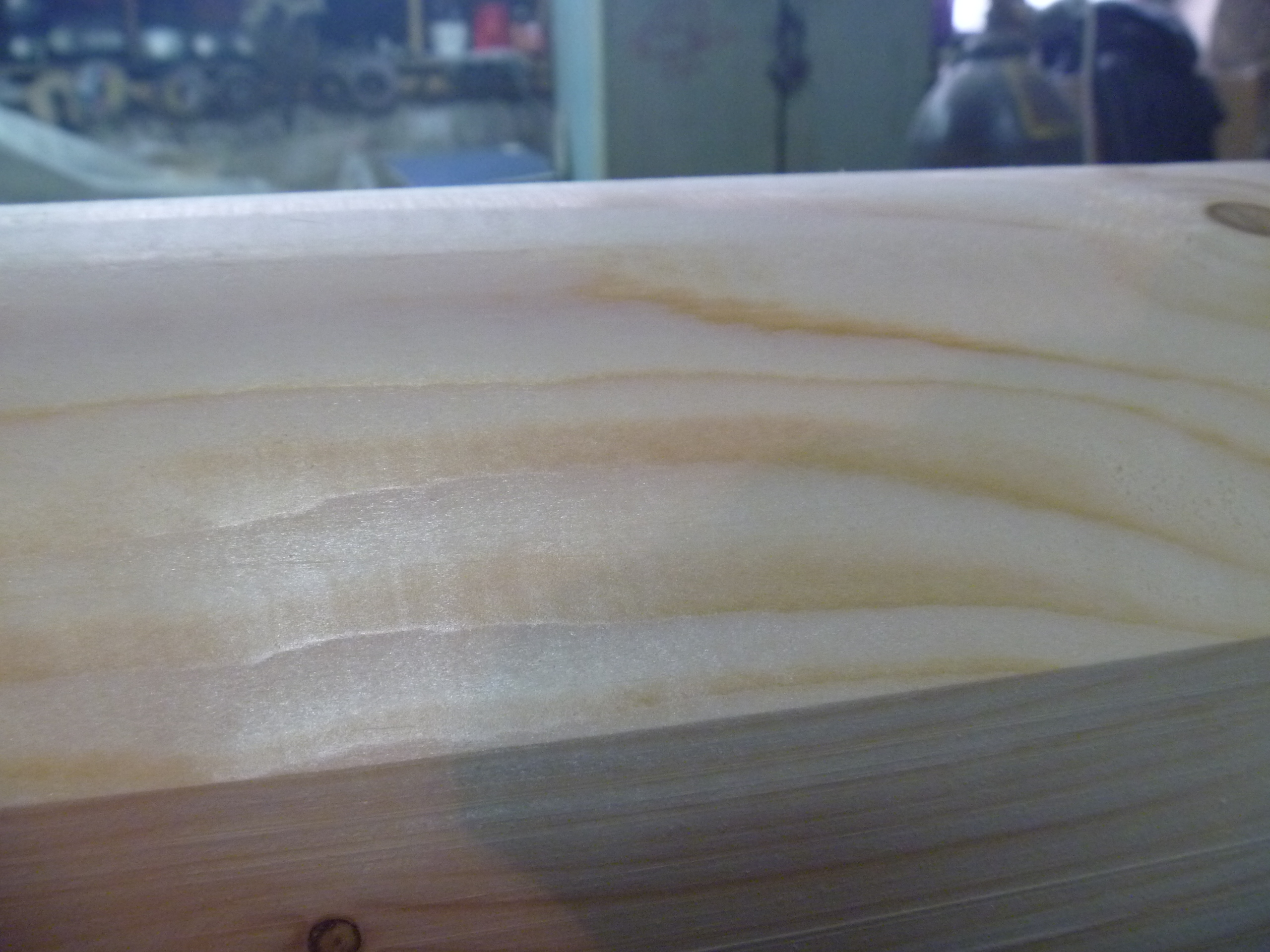

Высокоскоростные шпиндели. Стандартные шпиндели в базовой комплектации вращаются со скоростью 4500 об/мин. Данная скорость подобрана исходя из оптимального соотношения производительности, качества получаемой поверхности, надежности и стоимости станка. Если необходимо повысить качество получаемой поверхности, достаточно снизить скорость подачи заготовки. Однако, если необходимо экспортное качество в сочетании с высокой производительностью аналогичной импортным станкам, можно установить боковые шпиндели, обрабатывающие лицевую поверхность со скоростью вращения 6000 об/мин.
