Предзаказ

"Тойма 600 АВТ-М"

Name: "Тойма 600 АВТ-М"
SKU: 1890089353
Price: 810000.0 RUB
Availability: InStock

В корзине шт Перейти

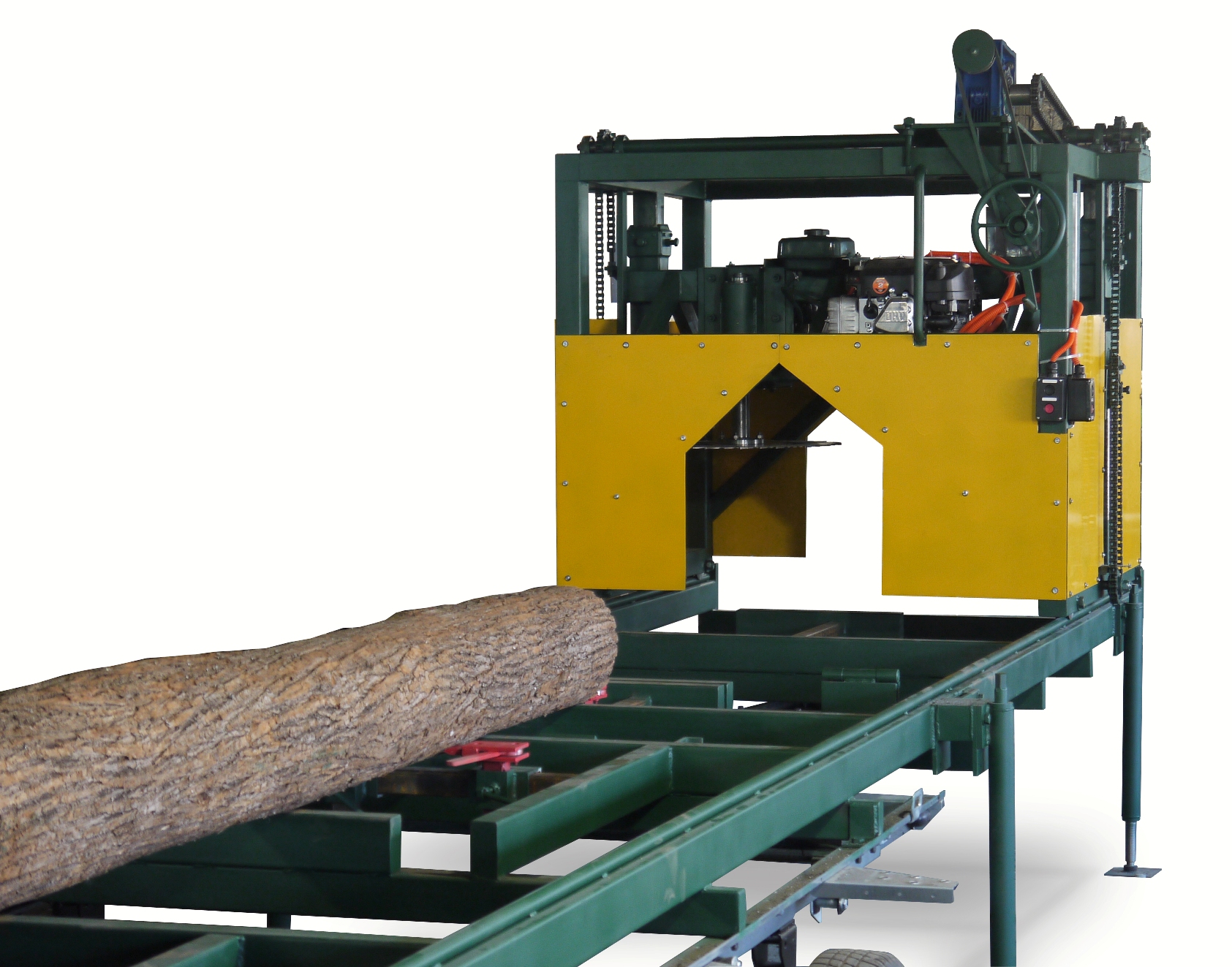

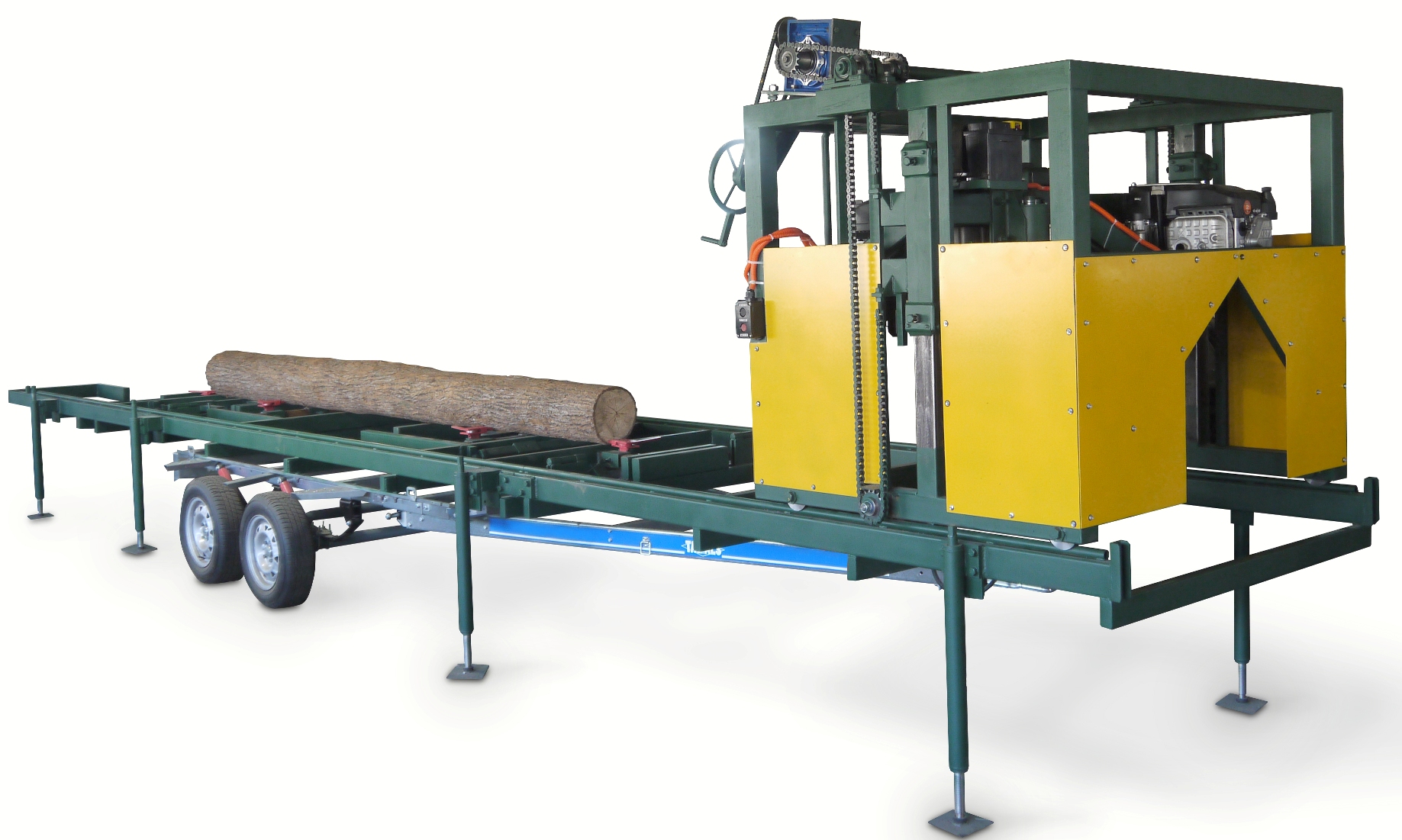

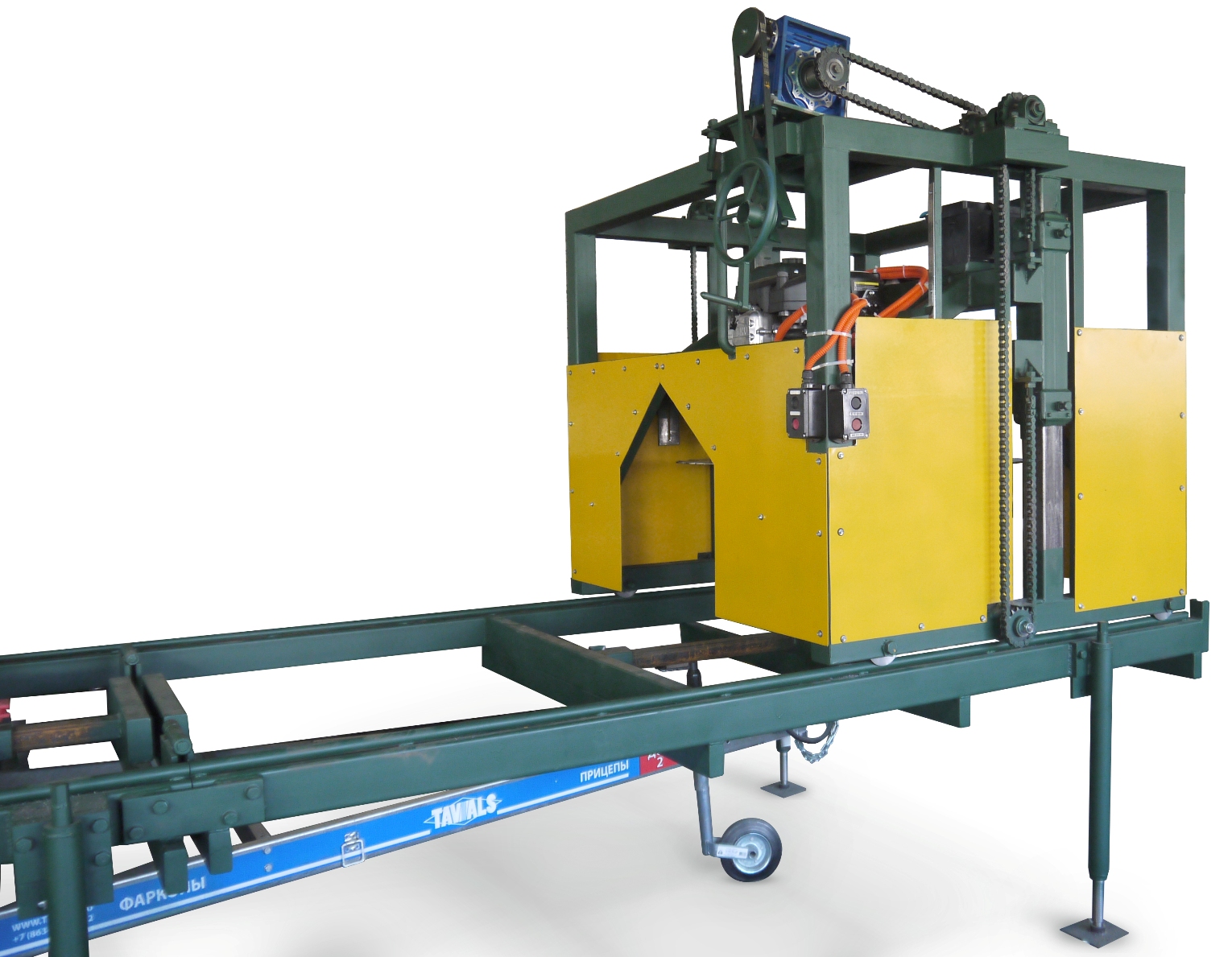

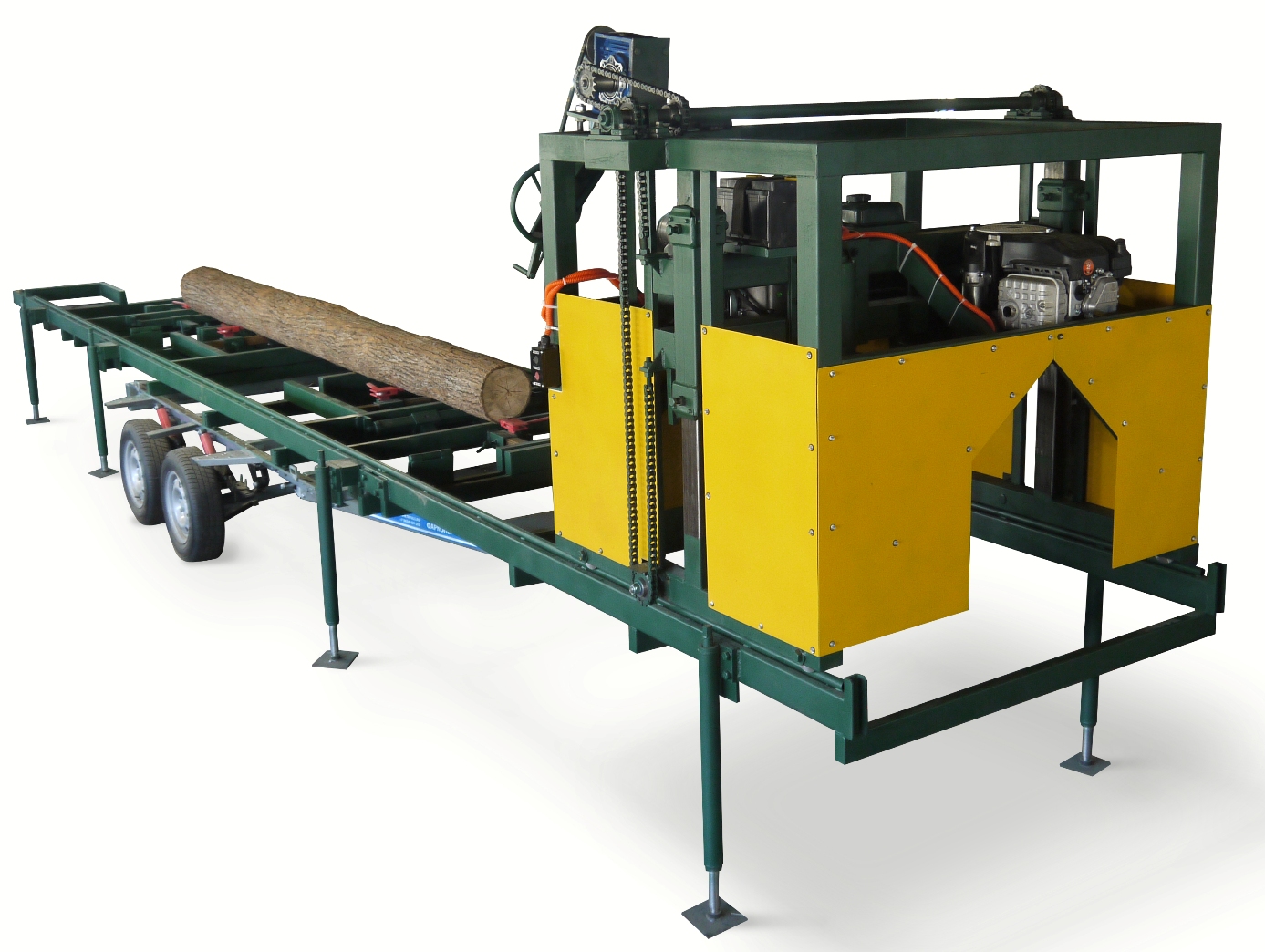

Горизонтальная автономная дисковая пилорама с возможностью мобильного исполнения

Назначение станка

Дисковая горизонтальная пилорама "ТОЙМА"- надежный инструмент для получения пиломатериала с высокими характеристиками качества.

Пилорама предназначена для продольной распиловки бревен различных пород.

Станок отличается простой и в то же время продуманной конструкцией, высокой надежностью и производительностью.

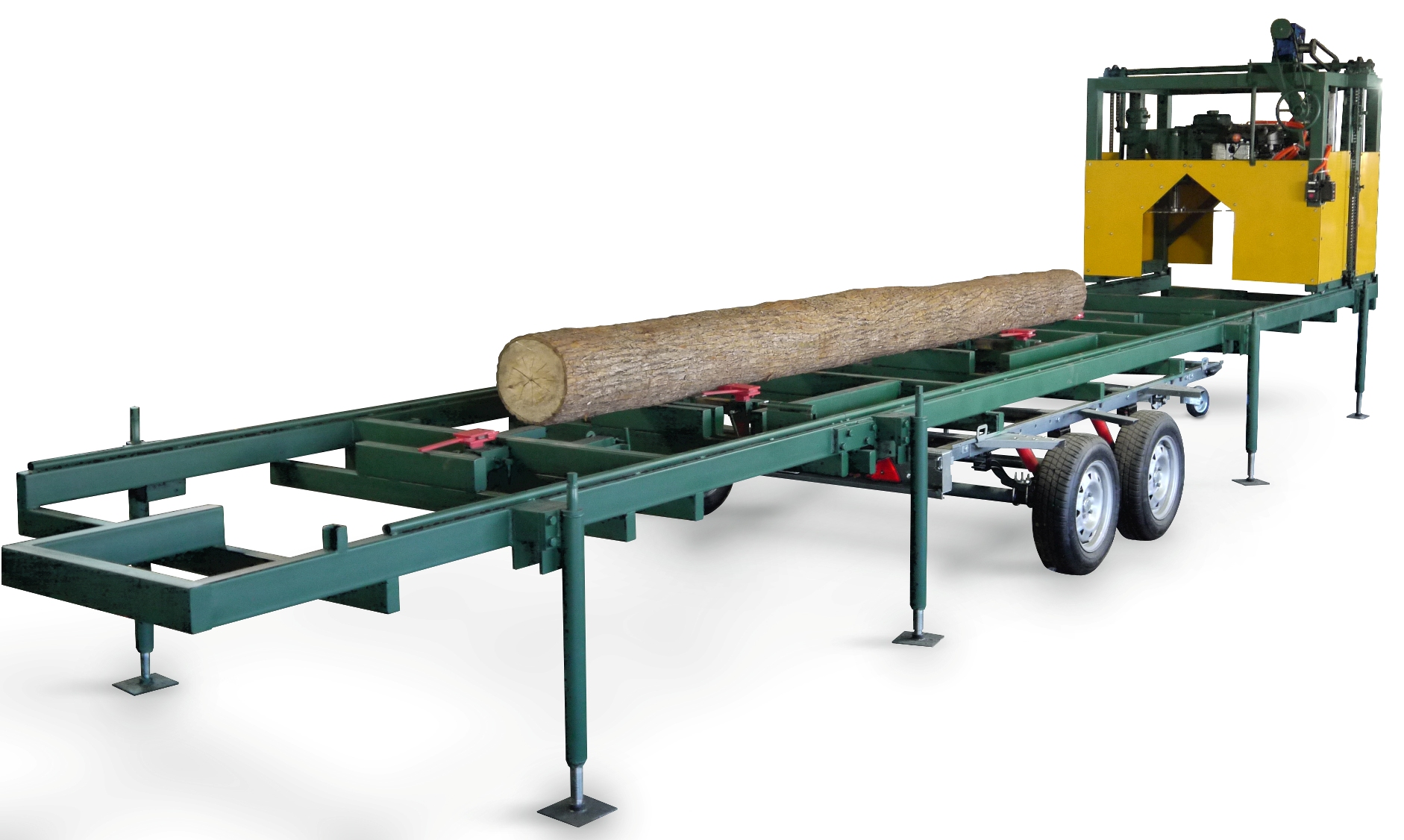

Мобильное исполнение позволяет эксплуатировать пилораму на делянке без наличия источника электроэнергии.

Описание

Характеристики

Видео

Комплектация, цена

Описание

Преимущества дисковой пилорамы перед ленточной:

Точная геометрия и высокое качество поверхности (близкое к качеству строганной доски) пиломатериала, получаемого на дисковых горизонтальных пилорамах "ТОЙМА 600" позволяет задавать минимальный "припуск" по толщине доски при дальнейшей обработке на четырехстороннем станке, что положительно сказывается на рентабельности производства.

Древесина твердых и ценных пород, как правило, распиливается только на дисковых пилорамах.

Стоимость пиломатериала, распиленного на дисковой пилораме выше, так как выше качество пиломатериала и лучше стабильность размеров.

Качественная дисковая пила обладает очень высокими экономическими характеристиками. Затраты на ее покупку и обслуживание в расчете на кубометр распиленного материала намного меньше, чем для ленточной пилы. А большой ресурс пильных дисков позволяет тратить меньше времени на подготовку инструмента.

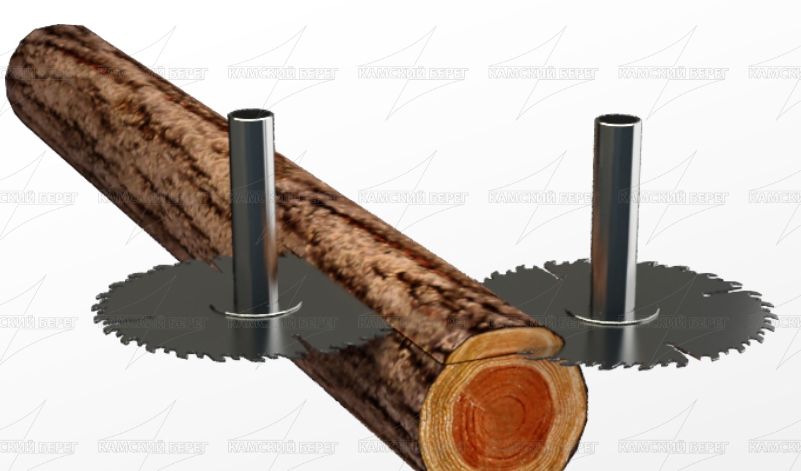

Принцип работы горизонтальной дисковой пилорамы

Принцип работы мобильной дисковой пилорамы абсолютно идентичен принципу работы стационарной дисковой пилорамы «Тойма 600» работающей от электричества, за исключением бензинового привода пил и ручного привода вертикального перемещения пильного узла вместо электрических.

Распиловка производится двумя пилами, установленными горизонтально и сдвинутыми друг относительно друга в горизонтальной плоскости.

Оператор толкает каретку вручную.

Конструктивные решения дисковой горизонтальной пилорамы "ТОЙМА", обеспечивающие высокое качество, надежность, производительность и удобство в эксплуатации и обслуживании:

1) Надежная, хорошо зарекомендовавшая себя во множестве изделий нашего предприятия конструкция рамы и направляющих пилорамы. Отработанная технология позволяет добиться точности установки рамы в пределах 0.5 мм, что обеспечивает точность размеров получаемой продукции и идеальные условия для работы инструмента. Рама станка разборная, что упрощает транспортировку.

2) Перемещение всех подвижных узлов в каретке пилорамы осуществляется по текстолитовым вкладышам. При этом есть возможность точно регулировать усилие прижима. Такая конструкция гарантирует высокую точность и жесткость всей системы, одновременно обеспечивая многолетний ресурс работы станка.

3) Во всех нагруженных узлах для перемещения элементов используются не винты (как во многих распространенных станках), а усиленные цепи сельскохозяйственного назначения. Эти цепи рассчитаны на долговременную работу в очень жестких условиях, при большой нагрузке, что очень важно в условиях деревообрабатывающего производства.

4) В конструкции станка используются только качественные комплектующие: редукторы, подшипники - отечественного и импортного производства, от проверенных поставщиков.

Порядок работы на дисковой горизонтальной пилораме "ТОЙМА" (схематически):

Заготовка фиксируется на раме имеющейся системой крепления.
Пильный узел настраивается на необходимую толщину доски (первого съема).
Запускаются двигатели пил.
Каретка подается вдоль бревна, осуществляя распиловку.
Снимается отпиленная доска.
Каретка возвращается в исходное положение.
Пильный узел настраивается на необходимую толщину доски.
Цикл повторяется с п. 4.
При необходимости, бревно кантуется для получения обрезной доски или бруса.

Характеристики

Технические характеристики дисковой горизонтальной пилорамы "ТОЙМА 600 АВТ-М":

Параметр	Значение
	в базе	опционально
Диаметр дисковых пил, мм	610	600, 550, 500
Максимальная ширина доски (пилы d=610мм), при планшайбах рекомендуемого [1] диаметра, мм	430*	-
Максимальная ширина доски (пилы d=560/500мм), при планшайбах рекомендуемого диаметра, мм	-	400/360
Максимальная ширина доски (пилы d=610/560/500мм), при планшайбах уменьшенного [2] диаметра, мм	-	465/425/380
Максимальный диаметр распиливаемого бревна без переворота (в комле), пилы d=610мм, мм.	430[3]	465[4]
Максимальный диаметр распиливаемого бревна без переворота (в комле), пилы d=560мм, мм.	-	400[3]; 425[4]
Максимальный диаметр распиливаемого бревна без переворота (в комле), пилы d=500мм, мм.	-	360[3]; 380[4]
Максимальный диаметр распиливаемого бревна с переворотом, пилами 610мм, при планшайбах рекомендуемого диаметра, мм	605	-
Максимальный диаметр распиливаемого бревна с переворотом, пилами 560/500мм, при планшайбах рекомендуемого диаметра, мм	-	565/510
Максимальный диаметр распиливаемого бревна с переворотом, пилами 610/560/500мм, при планшайбах уменьшенного диаметра, мм	-	655/600/535
Длина обрабатываемой заготовки, м.	0,5 - 6,5	до 8,5
Толщина нижнего горбыля, мм	30
Скорость пиления, м/мин	5 - 20
Мощность бензинового двигателя пильного узла, л. с.	21,0
Габариты в рабочем положении без прицепа (ДхШхВ), м	11,5х1,9х2,1
Габариты в рабочем положении на прицепе (ДхШхВ), м	11,5х1,9х2,7
Габариты в транспортном положении на прицепе (ДхШхВ), м	4,2х2,1х3,0
Масса (без прицепа), кг	800
Количество обслуживающих, чел	2
* - здесь и далее, размеры выпиливаемых материалов указаны с учетом запаса на строжку не менее 5мм
[1] - Использование для крепления пил планшайб рекомендуемых диаметров гарантирует стабильное высокоскоростное пиление любых пород древесины.
Рекомендуемые диаметры планшайб для крепления пил диаметром 500мм - 130мм
Рекомендуемые диаметры планшайб для крепления пил диаметром 550мм - 140мм
Рекомендуемые диаметры планшайб для крепления пил диаметром 600мм - 160мм
[2] - Для увеличения максимальных размеров выпиливаемого материала допускается (но не рекомендуется) крепление пил планшайбами уменьшенных диаметров.
Допустимые диаметры планшайб для крепления пил диаметром 500мм - 110мм
Допустимые диаметры планшайб для крепления пил диаметром 550мм - 115мм
Допустимые диаметры планшайб для крепления пил диаметром 600мм - 125мм
Стабильная работа, при использовании планшайб диаметром меньше рекомендуемого, не гарантируется.
[3] - при планшайбах рекомендуемого диаметра
[4] - при планшайбах уменьшенного диаметра

Каждая пилорама проходит обязательную проверку на соответствие нормам ГОСТ 30091-93

Производительность

Пилорама позволяет переработать от 8 до 15 м. куб. круглого леса в смену в зависимости от степени оснащенности различными опциями, характеристик пиловочника и номенклатуры получаемого материала.

Видео

Горизонтальная автономная дисковая пилорама "Тойма 600 АВТ-М", видео

Посмотреть на

Комплектация, цена

Базовая комплектация

“Тойма 600 АВТ-М”. Базовая комплектация:

Станина разборная, под бревно 6,5 м;
Пильная каретка, ручной привод подачи;
Пильный узел горизонтального пиления,
1. Два бензиновых двигателя Zongshen XP 620 FE (КНР, гарантия - 2 года), мощность 21 л. с.
2. Привод вертикального перемещения: ручной;
Аналоговая линейка на каретке;
Дисковые пилы 610 мм с твердосплавными напайками (2 шт.);
Торцевые зажимы, боковые эксцентриковые зажимы, боковые упоры.

Описание опций

Параметры мобильного исполнения. Базовая комплектация станка предусматривает стационарное исполнение. Для того чтобы станок стал мобильным, дополнительно необходимо заказать специальный прицеп, который станет частью станины пилорамы (155 000 руб.).

Инструмент

Основной пильный узел пилорамы "ТОЙМА 600" оснащается дисковыми пилами для продольной распиловки диаметром 600 (опционально 550 и 500) мм польских фирм FABA или GASS.

Обе фирмы при производстве используют современное сверхточное оборудование, лучшие европейские материалы, а качество их продукции подтверждено международным сертификатом качества ISO 9001.

Прорези для выноса опилок и выкидные зубья, которыми оснащены данные пилы способствуют более стабильному, чистому и скоростному пилению. Зачистные ножи предохраняют тело пилы от контакта с древесиной, предотвращая таким образом перегрев пильного диска.

Использование качественных пил с твердосплавными напайками обеспечивает большой ресурс от заточки до заточки и высокое качество поверхности доски.
